Szyna miedziana Cu 20x10x4000mm, ZX355 | 2CPX061355R9999 ABB

Alternatywny kod produktu: 2CPX061355R9999

Opis i Kluczowe Cechy

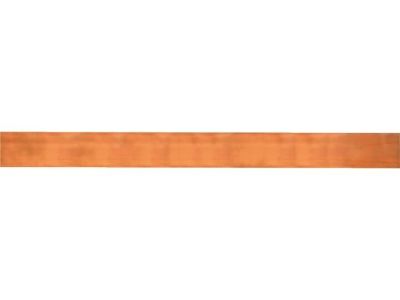

Szyna miedziana Cu 20x10x4000mm (profil ZX355, symbol 2CPX061355R9999) to solidny element rozdzielnic elektrycznych, szaf sterowniczych oraz instalacji przemysłowych. Wykonana z miedzi elektrolitycznej o wysokiej przewodności elektrycznej, zapewnia minimalne straty energii i efektywne doprowadzenie prądu do odbiorników. Długa na 4 metry, gotowa do cięcia na wymiar w miejscu montażu.

• Materiał miedziany Cu-ETP: Wysoka przewodność elektryczna (min. 99,9% Cu) i termiczna, odporność na korozję – trwałość w środowiskach wilgotnych lub chemicznie agresywnych.
• Profil 20x10mm: Standardowy wymiar ułatwiający montaż w szynach nośnych (np. TH 35) i kompatybilność z osprzętem modułowym.
• Długość 4000mm: Optymalna dla dużych instalacji – minimalizuje ilość połączeń, redukując ryzyko strat energii i awaryjności.
• Profil ZX355: Zapewnia stabilność mechaniczną i łatwość mocowania bez konieczności dodatkowych elementów dystansujących.
• Łatwa obróbka: Miedź daje się ciąć i wiercić standardowymi narzędziami, co skraca czas montażu i adaptacji do indywidualnych potrzeb instalacji.

Zgodność z Normami

Szyna miedziana Cu 20x10x4000mm spełnia wymagania normy PN-EN 13601 „Miedź i stopy miedzi – Pręty, walcówki i wyroby ciągnione na zimno do ogólnego zastosowania”. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość w instalacjach elektrycznych.

Zastosowanie

Szyna miedziana Cu 20x10x4000mm znajduje szerokie zastosowanie w systemach dystrybucji energii, szczególnie tam, gdzie kluczowe są niskie straty i wysoka trwałość.

• Rozdzielnice nn (niskiego napięcia) w budynkach przemysłowych i komercyjnych – jako szyny główne i rozdzielcze.
• Szafy sterownicze i pulpity operatorskie – prowadzenie prądu do aparatury modułowej i styczników.
• Instalacje fotowoltaiczne – magistrale prądowe o wysokim obciążeniu.
• Układy zasilania awaryjnego (UPS) i bateryjne – niskie straty przy wysokim obciążeniu ciągłym.
• Pomieszczenia wilgotne lub chemicznie zanieczyszczone – dzięki odporności korozyjnej miedzi.

Wskazówki Montażowe

Montaż należy przeprowadzić wyłącznie po bezwzględnym odłączeniu napięcia. Szynę mocować za pomocą dedykowanych uchwytów szynowych (np. na profilu TH 35) z zachowaniem odpowiedniego momentu dokręcania (zalecane 2,5 Nm). Podczas cięcia stosować narzędzia do metali, zabezpieczając krawędzie przed ostrych krawędzi. Po montażu zaleca się oczyszczenie powierzchni styku i pokrycie smarem kontaktowym (np. pastą cynową) w celu zminimalizowania rezystancji styku. Prace powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Jakie jest maksymalne obciążenie prądowe szyny 20x10mm? Maksymalny prąd zależy od długości szyny, warunków chłodzenia i liczby punktów styku. W standardowych warunkach (przy 35°C i naturalnym chłodzeniu) szyna 20x10mm Cu-ETP wytrzymuje obciążenie ciągłe rzędu 120–150A na 1m długości.
• Czy szyna może być stosowana na zewnątrz? Tak, miedź jest odporna na korozję, jednak zaleca się stosowanie w osłoniętych miejscach (np. w obudowach rozdzielnic) lub zabezpieczenie powłoką antykorozyjną w środowiskach agresywnych.
• Jak łączyć szynę z przewodami? Połączenia wykonywać za pomocą odpowiednich końcówek kablowych (np. tulejkowych lub widełkowych) i śrub M6/M8, z zachowaniem momentu dokręcania określonego w dokumentacji producenta przewodów. Zaleca się stosowanie podkładek sprężystych.
