Szyna miedziana Cu 20x10x1000mm, ZX362 | 2CPX061362R9999 ABB

Alternatywny kod produktu: 2CPX061362R9999

Opis i Kluczowe Cechy

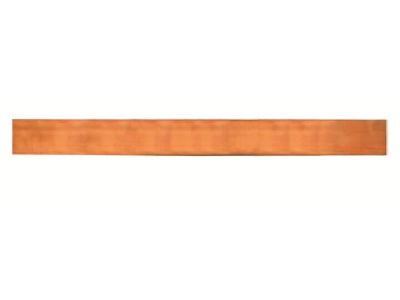

Szyna miedziana Cu 20x10x1000mm (symbol ZX362, numer katalogowy 2CPX061362R9999) to element szynoprzewodów o wysokiej przewodności elektrycznej i cieplnej, przeznaczony do budowy rozdzielnic, tablic sterowniczych oraz układów zasilających. Dzięki czystości miedzi min. 99,9% oraz antykorozyjnej powłoce cynowej, szyna zapewnia długotrwałą niezawodność połączeń elektrycznych.

• Wymiary 20x10 mm: Optymalny przekrój do montażu w szynoprzewodach i rozdzielnicach – kompatybilny z większością standardowych osprzętów.
• Długość 1000 mm: Wygodne cięcie na potrzebne odcinki bez strat materiału – oszczędność czasu i kosztów.
• Czystość miedzi min. 99,9%: Zapewnia maksymalną przewodność elektryczną i minimalne straty energii podczas przesyłu prądu.
• Powłoka cynowa: Chroni przed korozją i utlenianiem, wydłużając żywotność połączeń nawet w wilgotnym środowisku.
• Wysoka przewodność cieplna: Ułatwia odprowadzanie ciepła z punktów styku, zapobiegając przegrzewaniu się instalacji.

Zgodność z Normami

Szyna Cu 20x10x1000mm spełnia wymagania normy PN-EN 13601 (miedź i stopy miedzi – pręty i kształtowniki do celów elektrotechnicznych) oraz posiada certyfikat CE. Zastosowane materiały i procesy produkcyjne są zgodne z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Szyna miedziana znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest wysoka przewodność i odporność na korozję.

• Budowa szynoprzewodów w rozdzielnicach niskiego napięcia.
• Montaż szyn zbiorczych w tablicach sterowniczych i układach zasilających.
• Wykorzystanie jako szyny uziemiające lub magistrale prądowe w szafach elektrycznych.
• Stosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach wymagających niezawodnego przesyłu energii.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Szynę mocować za pomocą odpowiednich uchwytów lub śrub w rozstawie zgodnym z dokumentacją techniczną. Podczas cięcia używać narzędzi do obróbki metali (piła, szlifierka z tarczą do metali) z zachowaniem środków ochrony indywidualnej. Powierzchnie styku należy oczyścić z ewentualnych nalotów tlenkowych przed montażem. Moment dokręcania połączeń śrubowych dostosować do wymagań producenta osprzętu.

FAQ

• Jaka jest czystość miedzi w szynie? Szyna wykonana jest z miedzi o czystości min. 99,9%, co gwarantuje maksymalną przewodność elektryczną i minimalne straty energii.
• Czy szyna jest dostępna w innych wymiarach? Wymiary 20x10 mm są standardowe dla tej serii. Dostępne są także szyny o innych przekrojach w ofercie sklepu.
• Jakie jest zastosowanie powłoki cynowej? Powłoka cynowa chroni miedź przed korozją i utlenianiem, co wydłuża żywotność połączeń elektrycznych, szczególnie w środowiskach wilgotnych lub agresywnych chemicznie.
