Szyna miedziana Cu 12x5mm, L=500mm, CombiLine, ZX1002 | 2CPX041871R9999 ABB

Alternatywny kod produktu: 2CPX041871R9999

Opis i Kluczowe Cechy

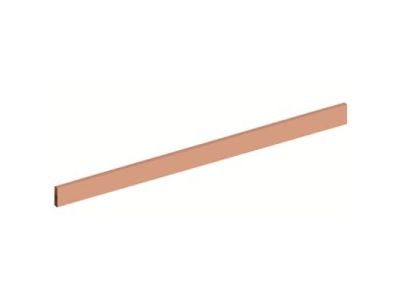

Szyna miedziana Cu 12x5mm (symbol 2CPX041871R9999) o długości 500 mm to element obwodowy modułowych tablic rozdzielczych CombiLine. Wykonana z miedzi o wysokiej przewodności elektrycznej, przeznaczona do łączenia aparatury modułowej w systemach o maksymalnym prądzie znamionowym 250A. Dzięki płaskiemu profilowi 12x5 mm zapewnia stabilny kontakt i niskie straty mocy.

• Materiał miedź Cu: Wysoka przewodność elektryczna i cieplna gwarantuje efektywny przepływ prądu z minimalnymi stratami.
• Wymiary 12x5 mm: Optymalny profil do montażu aparatury modułowej w standardowych szynach nośnych.
• Długość 500 mm: Wystarczająca na większość standardowych tablic rozdzielczych, pozwala na łatwe przycinanie do wymaganej długości.
• Prąd znamionowy 250A: Przeznaczona do średnich i dużych instalacji, gdzie wymagana jest wysoka obciążalność prądowa.
• System CombiLine: Kompatybilna z szeroką gamą aparatury modułowej tego systemu, zapewniająca spójność montażową.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących materiałów przewodzących i łączników elektrycznych. Posiada deklarację zgodności CE oraz jest zgodna z dyrektywami unijnymi w zakresie bezpieczeństwa produktów elektrycznych.

Zastosowanie

Szyna miedziana Cu 12x5mm znajduje zastosowanie w modułowych tablicach rozdzielczych do łączenia aparatury i rozprowadzania zasilania w instalacjach elektrycznych.

• Montaż w modułowych tablicach rozdzielczych CombiLine – standardowe szyny nośne w systemach rozdzielczych.
• Łączenie aparatury modułowej (wyłączniki, rozłączniki, przekaźniki) w instalacjach budynkowych i przemysłowych.
• Rozprowadzanie zasilania w szafach sterowniczych i rozdzielnicach o prądzie do 250A.
• Wykorzystanie jako szyna zbiorcza w układach zasilania rezerwowego.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Szynę należy zamocować w szynach nośnych tablicy rozdzielczej, upewniając się o stabilnym położeniu. Podczas montażu aparatury modułowej należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną. W przypadku przycinania szyny do wymaganej długości użyć narzędzi do cięcia metalu, a krawędzie zabezpieczyć przed ostrych krawędzi. Do łączenia przewodów z szyną stosować odpowiednie końcówki kablowe i momenty dokręcania zgodne z normami.

FAQ

• Czy szyna jest kompatybilna z innymi systemami rozdzielnic niż CombiLine? Szyna o wymiarach 12x5 mm jest standardowym profilem stosowanym w wielu systemach modułowych tablic rozdzielczych. Dokładna kompatybilność zależy od specyfikacji konkretnego systemu – sprawdź dokumentację producenta.
• Jakie są zalecane momenty dokręcania dla połączeń? Dokładne wartości nie zostały podane w danych produktu. Zaleca się stosowanie momentów dokręcania zgodnych z normami dla połączeń miedzianych (np. 2,5–3,5 Nm dla standardowych śrub M5-M6).
• Czy szyna nadaje się do montażu zewnętrznego? Szyna wykonana z miedzi nie posiada zabezpieczeń antykorozyjnych. Przeznaczona jest do stosowania w suchych, wewnętrznych pomieszczeniach – w warunkach zewnętrznych lub wilgotnych należy zastosować odpowiednie pokrycie ochronne lub szynę ocynkowaną.
