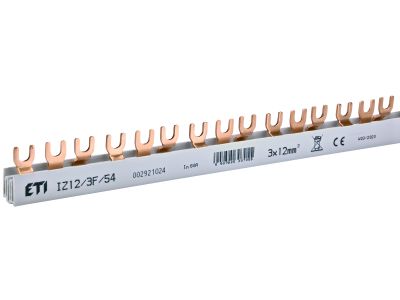

Szyna łączeniowa widełkowa 3P 80A 12mm2 54-moduły IZ12/3F/54 | 002921024 Eti

Opis i Kluczowe Cechy

Szyna łączeniowa widełkowa IZ12/3F/54 renomowanej marki ETI to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konstrukcją trójfazową (3P), co pozwala na jednoczesne zasilanie trzech rzędów aparatury modułowej przy zachowaniu najwyższych standardów estetyki i porządku wewnątrz szafy sterowniczej. Przekrój poprzeczny szyny wynosi 12 mm², co przekłada się na obciążalność prądową na poziomie 80A, gwarantując stabilną pracę układu nawet przy znacznym obciążeniu. Długość odpowiadająca 54 modułom pozwala na swobodne mostkowanie szerokich zestawów aparatury bez konieczności stosowania licznych przewodów giętkich.

• Typ styku: Widełkowy, zapewniający pewne i trwałe połączenie z zaciskami aparatury.
• Liczba biegunów: 3-fazowa (3P), idealna do symetrycznego rozkładu obciążeń.
• Prąd znamionowy: 80A, co pozwala na obsługę zaawansowanych obwodów odbiorczych.
• Przekrój: 12 mm², minimalizujący spadki napięcia i nagrzewanie się elementu.
• Pojemność: 54 moduły, z możliwością docięcia do wymaganej długości.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna IZ12/3F/54 spełnia wymagania bezpieczeństwa w zakresie izolacji oraz wytrzymałości prądowej, co potwierdza certyfikacja producenta ETI. Zastosowane materiały izolacyjne są odporne na wysokie temperatury oraz posiadają właściwości samogasnące, co jest kluczowe dla ochrony przeciwpożarowej instalacji elektrycznych w budownictwie mieszkaniowym i przemysłowym.

Zastosowanie

Szyna łączeniowa ETI znajduje szerokie zastosowanie jako wyposażenie dodatkowe w nowoczesnych instalacjach elektrycznych. Jest dedykowana do współpracy z wyłącznikami nadprądowymi (MCB), wyłącznikami różnicowoprądowymi (RCCB) oraz rozłącznikami izolacyjnymi. Głównym zadaniem szyny jest mostkowanie zasilania pomiędzy poszczególnymi aparatami zamontowanymi na szynie DIN (TH35). Dzięki zastosowaniu szyny widełkowej, instalator eliminuje konieczność tworzenia mostków z przewodów typu linka, co znacząco skraca czas montażu i redukuje ryzyko wystąpienia błędów montażowych, takich jak niedokręcone zaciski czy zwarcia międzyfazowe.

Wskazówki Montażowe

Podczas montażu szyny IZ12/3F/54 należy zwrócić szczególną uwagę na odpowiednie osadzenie widełek w zaciskach aparatury modułowej. Zaleca się stosowanie klucza dynamometrycznego, aby uzyskać optymalny moment dokręcania zgodny ze specyfikacją producenta aparatów (zazwyczaj od 2,0 do 3,5 Nm). W przypadku docinania szyny na krótsze odcinki, należy bezwzględnie pamiętać o usunięciu opiłków miedzi oraz zastosowaniu dedykowanych zaślepek końcowych, które zapewnią odpowiedni stopień ochrony przed dotykiem bezpośrednim i zapobiegną przebiciom międzyfazowym na końcach szyny.

FAQ

• Czy szynę można docinać? Tak, szyna o długości 54 modułów jest przystosowana do cięcia na mniejsze odcinki w zależności od potrzeb instalacji, pod warunkiem zachowania zasad bezpieczeństwa i izolacji końców.
• Jaki jest typ połączenia? Jest to szyna typu widełkowego, co oznacza, że końcówki stykowe mają kształt litery U, pasujący pod śrubę zacisku windy w aparaturze modułowej.
• Czy szyna pasuje do aparatury innych producentów? Szyna IZ12/3F/54 jest wykonana w standardzie modułowym, co sprawia, że jest kompatybilna z większością aparatury dostępnej na rynku, o ile posiada ona zaciski przystosowane do szyn widełkowych.
