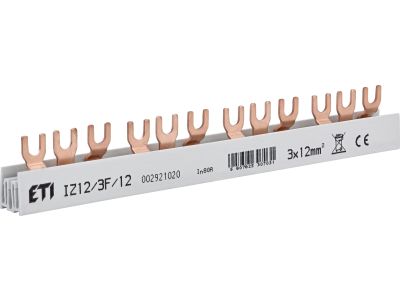

Szyna łączeniowa widełkowa 3P 80A 12mm2 12-modułów IZ12 3F 12 | 002921020 Eti

Opis i Kluczowe Cechy

Szyna łączeniowa widełkowa IZ12 3F 12 marki ETI to profesjonalny komponent elektroinstalacyjny zaprojektowany do efektywnego i bezpiecznego mostkowania aparatury modułowej. Jako szyna trójfazowa (3P), umożliwia ona szybkie połączenie wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów w rozdzielnicach niskiego napięcia. Przekrój poprzeczny szyny wynoszący 12 mm² gwarantuje wysoką obciążalność prądową na poziomie 80A, co pozwala na stabilną pracę układu nawet przy znacznym obciążeniu cieplnym. Izolowana obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia najwyższy stopień bezpieczeństwa, chroniąc instalatora przed przypadkowym dotykiem części pod napięciem.

• Konstrukcja widełkowa: Umożliwia pewny montaż pod zaciski śrubowe aparatury, co minimalizuje rezystancję styku.
• Długość 12 modułów: Optymalna długość pozwalająca na połączenie do 4 aparatów trójfazowych lub 12 aparatów jednofazowych.
• Wysoka obciążalność: Prąd znamionowy 80A dedykowany do wymagających instalacji przemysłowych i domowych.
• Materiał przewodzący: Wykonana z miedzi o wysokiej czystości, co zapewnia doskonałą przewodność elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania normy IEC/EN 61439-1, co potwierdza jej przydatność do stosowania w nowoczesnych rozdzielnicach i sterownicach niskiego napięcia. Posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z aparaturą modułową różnych producentów, zachowując standardowy rozstaw modułów.

Zastosowanie

Szyna IZ12 3F 12 znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic elektrycznych. Jest niezastąpiona w budownictwie mieszkaniowym, komercyjnym oraz w automatyce przemysłowej. Dzięki swojej konstrukcji 3-fazowej, idealnie nadaje się do zasilania grup wyłączników nadmiarowo-prądowych chroniących obwody siłowe oraz gniazda ogólnego przeznaczenia. Wykorzystanie szyny zbiorczej zamiast tradycyjnych mostków z przewodu typu linka znacząco podnosi estetykę montażu, oszczędza miejsce w rozdzielnicy i eliminuje ryzyko poluzowania się pojedynczych połączeń.

Wskazówki Montażowe

Podczas montażu szyny widełkowej należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją producenta aparatów (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Szynę o długości 12 modułów można w razie potrzeby dociąć do wymaganej długości, pamiętając o konieczności zachowania odpowiednich odstępów izolacyjnych oraz zastosowaniu dedykowanych zaślepek końcowych (końcówek izolacyjnych), aby utrzymać stopień ochrony i zapobiec porażeniu prądem.

FAQ

• Czy szyna IZ12 3F 12 pasuje do aparatury innych producentów niż ETI? Tak, szyna została wykonana w standardzie modułowym, co oznacza, że jest kompatybilna z większością aparatury modułowej dostępnej na rynku, o ile posiada ona zaciski przystosowane do przyłączy widełkowych.
• Jaki jest maksymalny prąd pracy tej szyny? Maksymalny prąd znamionowy (In) dla tej szyny wynosi 80A, co przy przekroju 12 mm² zapewnia bezpieczną eksploatację w standardowych warunkach otoczenia.
• Czy szynę można skracać? Tak, szynę można przycinać na odpowiednią długość. Należy jednak pamiętać o starannym oczyszczeniu krawędzi po cięciu i założeniu izolacyjnych osłon końcowych.
