Szyna łączeniowa widełkowa 3P 100A 16mm2 36-moduł IZ16/3F/36/SVT | 002921074 Eti

Alternatywny kod produktu: IZ16/3F/36/STV

Opis i Kluczowe Cechy

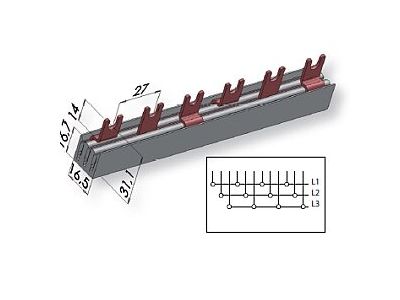

Szyna łączeniowa widełkowa IZ16/3F/36/SVT (symbol 002921074) to akcesorium dedykowane do wyłączników nadprądowych, różnicowoprądowych oraz rozłączników modułowych. Zaprojektowana dla trzech faz (3P), prądu znamionowego 100 A i przekroju 16 mm², pozwala na szybkie i pewne mostkowanie zasilania pomiędzy biegunami aparatów. Długość 36 modułów umożliwia pokrycie całego rzędu w standardowej rozdzielnicy, co znacząco redukuje potrzebę stosowania indywidualnych przewodów.

• Prąd znamionowy 100 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania połączeń.
• Przekrój 16 mm²: Gwarantuje niską rezystancję i stabilny przepływ prądu, minimalizując straty mocy.
• Budowa widełkowa (3P): Umożliwia łatwe i pewne łączenie trzech biegunów fazowych jednym elementem, skracając czas montażu.
• Długość 36 modułów: Dopasowana do typowych rozdzielnic – pozwala na zasilenie całego rzędu aparatów modułowych bez łączenia odcinków.
• Uniwersalne zastosowanie: Kompatybilna z wyłącznikami nadprądowymi, różnicowoprądowymi i rozłącznikami wielu producentów (standardowe wycięcie widełek).

Zgodność z Normami

Szyna została wyprodukowana zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Produkt spełnia standardy branżowe dla akcesoriów do aparatury modułowej, zapewniając niezawodność i trwałość w instalacjach elektrycznych.

Zastosowanie

Szyna łączeniowa IZ16/3F/36/SVT znajduje zastosowanie wszędzie tam, gdzie konieczne jest zasilenie kilku urządzeń modułowych wspólnym napięciem. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielniach.

• Mostkowanie zasilania fazowego między wyłącznikami nadprądowymi w rozdzielnicach mieszkaniowych i przemysłowych.
• Łączenie biegunów wyłączników różnicowoprądowych (RCD) z zabezpieczeniami nadprądowymi w jednym rzędzie.
• Zasilanie rozłączników modułowych w instalacjach sterowania i automatyki budynkowej.
• Redukcja okablowania w rozdzielnicach o dużej liczbie aparatów, co poprawia estetykę i ułatwia diagnostykę.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Szynę należy zamocować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przed dokręceniem śrub widełek sprawdź, czy przekrój przewodu doprowadzającego do szyny jest odpowiedni dla prądu 100 A (min. 16 mm²). Moment dokręcania stosuj zgodnie z zaleceniami producenta aparatu, do którego podłączana jest szyna.

FAQ

• Czy szyna jest kompatybilna z wyłącznikami różnych producentów? Tak, widełki szyny IZ16/3F/36/SVT pasują do standardowych gniazd w wyłącznikach nadprądowych, różnicowoprądowych i rozłącznikach modułowych (zgodnych z profilem 1-modułowym).
• Jaki przekrój przewodu mogę podłączyć do szyny? Szyna jest przeznaczona do przewodów o przekroju do 16 mm². Zapewnia to bezpieczne obciążenie prądem 100 A bez nadmiernego nagrzewania.
• Czy szyna może być używana do łączenia aparatów na więcej niż jednej fazie? Model 3P (trzy fazy) posiada osobne widełki dla każdej fazy, co umożliwia mostkowanie zasilania L1, L2, L3 jednocześnie. Nie nadaje się do łączenia różnych faz ze sobą – każda szyna dedykowana jest do swojej fazy.
