Szyna łączeniowa widełkowa 2P 100A 16mm2 12-modułów IZ16/2F/12 | 002921066 Eti

Alternatywny kod produktu: IZ16/2F/12

Opis i Kluczowe Cechy

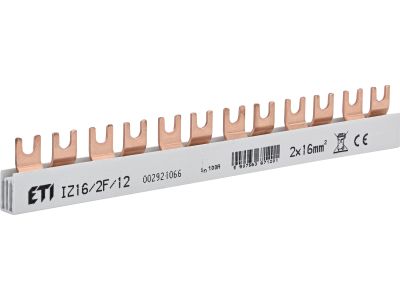

Szyna łączeniowa widełkowa IZ16/2F/12 (nr kat. 002921066) to wyposażenie dodatkowe przeznaczone do łączenia aparatury modułowej – wyłączników nadprądowych, różnicowoprądowych oraz rozłączników. Dzięki prądowi znamionowemu 100 A i przekrojowi 16 mm² umożliwia bezpieczne i pewne mostkowanie zarówno zasilania, jak i poszczególnych urządzeń, bez konieczności stosowania dodatkowych przewodów. Konstrukcja widełkowa oraz parametr 2P (dwubiegunowa) sprawiają, że szyna doskonale nadaje się do tworzenia szyn fazowych i neutralnych w rozdzielnicach modułowych.

• Prąd znamionowy 100 A: Zapewnia rezerwę obciążenia i bezpieczną pracę w obwodach o znacznym poborze mocy, bez ryzyka przegrzania połączeń.
• Przekrój 16 mm²: Gwarantuje niską rezystancję i minimalizuje spadki napięcia na długich odcinkach łączeniowych.
• Konstrukcja widełkowa 2P (dwubiegunowa): Umożliwia jednoczesne połączenie dwóch biegunów (np. fazy i neutralnego) w jednym ruchu, skracając czas montażu i eliminując błędy okablowania.
• Przeznaczona do 12 modułów: Idealnie dopasowana do standardowych rozdzielnic – umożliwia łączenie do 12 sąsiednich aparatów modułowych bez dodatkowych akcesoriów.
• Kompatybilność z wyłącznikami nadprądowymi, różnicowoprądowymi i rozłącznikami: Uniwersalne zastosowanie w typowych układach zabezpieczających i rozdzielczych.

Zgodność z Normami

Szyna łączeniowa IZ16/2F/12 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza jej zgodność z wymaganiami bezpieczeństwa i jakości.

Zastosowanie

Szyna widełkowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie, estetyczne i niezawodne połączenie kilku aparatów modułowych w rozdzielnicy. Kluczowe scenariusze użycia:

• Mostkowanie zasilania fazowego (L) i neutralnego (N) pomiędzy sąsiednimi wyłącznikami nadprądowymi lub różnicowoprądowymi.
• Tworzenie grupowych połączeń w rozdzielnicach mieszkaniowych i przemysłowych, zastępujące tradycyjne okablowanie wiązkowe.
• Łączenie rozłączników bezpiecznikowych w układach dystrybucji energii.
• Budowa szyn zbiorczych dla systemów automatyki budynkowej (np. zasilanie sterowników, styczników modułowych).

Wskazówki Montażowe

Montaż szyny może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Szynę należy wsunąć widełkami w dedykowane otwory zacisków aparatów modułowych, upewniając się, że każda widełka trafiła w odpowiednie gniazdo (L/N). Przekrój przewodów doprowadzających do aparatów musi być dobrany do prądu znamionowego obwodu. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta aparatu – zbyt słabe dociśnięcie grozi przegrzaniem, zbyt mocne uszkodzeniem szyny.

FAQ

• Czy szyna IZ16/2F/12 pasuje do wyłączników wszystkich producentów? Szyna została zaprojektowana zgodnie z szerokością modułu 18 mm i standardowym rozstawem otworów, co zapewnia kompatybilność z większością aparatów modułowych dostępnych na rynku (np. Hager, ABB, Schneider Electric, Legrand). W przypadku wątpliwości zaleca się sprawdzenie wymiarów w karcie katalogowej konkretnego wyłącznika.
• Jaki maksymalny prąd może płynąć przez szynę? Zgodnie z danymi producenta szyna przeznaczona jest do prądu znamionowego 100 A. Nie należy przekraczać tej wartości, aby uniknąć przegrzania połączeń. Prąd ten jest sumarycznym obciążeniem wszystkich mostkowanych obwodów.
• Czy potrzebuję dodatkowych nakładek lub osłon do montażu szyny? Szyna widełkowa jest samodzielnym elementem – nie wymaga dodatkowych akcesoriów. Należy jednak upewnić się, że aparaty modułowe mają odpowiednie otwory widełkowe (tzw. „pin-ready”). W przypadku braku takich otworów konieczne może być zastosowanie dedykowanej szyny grzebieniowej lub przewodów.
