Szyna łączeniowa widełkowa 1P 80A 12mm2 modułów IZ12 1F 12 | 002921018 Eti

Opis i Kluczowe Cechy

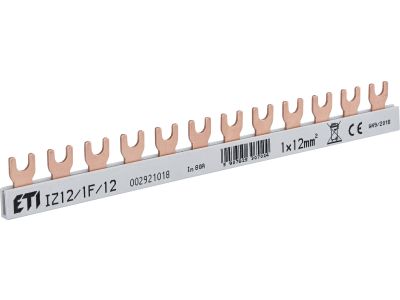

Szyna łączeniowa widełkowa IZ12 1F 12 to profesjonalny komponent elektroinstalacyjny renomowanej marki ETI, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się jednofazową konstrukcją (1P), która umożliwia szybkie i estetyczne mostkowanie aparatury modułowej. Przekrój poprzeczny szyny wynosi 12 mm², co przekłada się na wysoką obciążalność prądową wynoszącą aż 80A. Dzięki zastosowaniu miedzi o wysokiej czystości, szyna gwarantuje minimalne straty energii oraz niską rezystancję styku.

• Typ widełkowy: Specjalna konstrukcja końcówek pozwala na pewny montaż pod zaciski śrubowe aparatury, zapewniając dużą powierzchnię styku.
• Izolacja ochronna: Szyna jest w pełni izolowana, co znacząco podnosi poziom bezpieczeństwa podczas prac konserwacyjnych i minimalizuje ryzyko przypadkowego dotyku części pod napięciem.
• Długość 12 modułów: Optymalna długość pozwala na połączenie do 12 standardowych modułów o szerokości 18 mm każdy.
• Wysoka obciążalność: Prąd znamionowy 80A pozwala na stosowanie szyny w rozbudowanych instalacjach domowych i przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna IZ12 spełnia wymagania bezpieczeństwa zawarte w normach IEC/EN, co potwierdza jej przydatność do profesjonalnych zastosowań w budownictwie mieszkaniowym oraz komercyjnym. Zastosowane materiały izolacyjne są odporne na wysokie temperatury i posiadają właściwości samogasnące, co jest kluczowe dla ochrony przeciwpożarowej rozdzielnicy.

Zastosowanie

Szyna łączeniowa ETI IZ12 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do łączenia wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na szynie DIN (TH35). Dzięki swojej konstrukcji, eliminuje konieczność tworzenia skomplikowanych mostków z przewodów giętkich, co nie tylko przyspiesza montaż, ale również zwiększa przejrzystość i porządek wewnątrz szafy sterowniczej. Jest to rozwiązanie dedykowane dla instalatorów ceniących estetykę i niezawodność połączeń.

Wskazówki Montażowe

Podczas montażu szyny widełkowej należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją producenta aparatów modułowych, aby uniknąć przegrzewania się punktów styku. Szynę o długości 12 modułów można w razie potrzeby dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych i założeniu dedykowanych zaślepek końcowych (jeśli są wymagane), aby utrzymać stopień ochrony i zapobiec porażeniu prądem.

FAQ

• Czy szyna IZ12 może być stosowana z aparatami innych producentów? Tak, szyna jest kompatybilna z większością aparatury modułowej posiadającej zaciski przystosowane do przyłączy widełkowych.
• Jaki jest maksymalny prąd pracy tej szyny? Maksymalny prąd znamionowy wynosi 80A, co przy przekroju 12 mm² zapewnia bezpieczną pracę w standardowych warunkach eksploatacyjnych.
• Czy szynę można skracać? Tak, szyny izolowane ETI można przycinać do żądanej liczby modułów, jednak należy pamiętać o starannym wykończeniu krawędzi izolacji.
