Szyna łączeniowa w izolacji BI3/16 x 54 | 607048 Legrand

Opis i Kluczowe Cechy

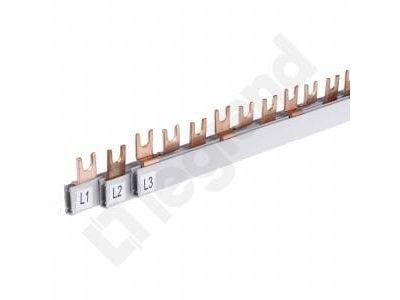

Szyna łączeniowa grzebieniowa marki LEGRAND o numerze referencyjnym 607048 to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konstrukcją trójbiegunową (3P), co umożliwia jednoczesne zasilanie rzędów aparatury modułowej w systemach trójfazowych. Przekrój znamionowy szyny wynosi 16 mm², co gwarantuje wysoką obciążalność prądową oraz minimalizację spadków napięcia, zapewniając stabilną pracę podłączonych urządzeń nawet przy dużym obciążeniu.

• Wysoka wydajność: Przekrój 16 mm² pozwala na bezpieczne przesyłanie prądów roboczych typowych dla rozbudowanych instalacji domowych i przemysłowych.
• Modułowa konstrukcja: Długość wynosząca 54 moduły (o szerokości 17,5 mm każdy) pozwala na zasilenie szerokiego szeregu aparatury, z możliwością docięcia do wymaganej długości.
• Izolacja ochronna: Pełna izolacja korpusu szyny podnosi poziom bezpieczeństwa eksploatacji oraz chroni przed przypadkowym dotykiem części pod napięciem.
• Typ grzebieniowy: Przyłącze typu grzebieniowego zapewnia pewny styk elektryczny i mechaniczną stabilność połączenia z zaciskami windowymi aparatów.

Zgodność z Normami

Szyna łączeniowa LEGRAND 607048 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Produkt spełnia wymagania w zakresie napięcia znamionowego izolacji oraz wytrzymałości dielektrycznej dla układów 230/400 V AC. Zastosowane materiały izolacyjne są odporne na wysokie temperatury oraz procesy starzenia, co jest kluczowe dla zachowania parametrów bezpieczeństwa w długofalowej eksploatacji rozdzielnic.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic elektrycznych. Jest dedykowany do współpracy z aparaturą modułową taką jak wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCCB) oraz ograniczniki przepięć posiadające zaciski przystosowane do szyn grzebieniowych. Dzięki swojej długości (54 moduły), szyna jest idealnym rozwiązaniem do dużych szaf sterowniczych i rozdzielczych w budownictwie wielorodzinnym oraz obiektach komercyjnych i przemysłowych, gdzie wymagana jest wysoka estetyka montażu i przejrzystość oprzewodowania.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej LEGRAND należy zwrócić uwagę na następujące aspekty techniczne:

• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a po przecięciu bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane zaślepki końcowe (końcówki izolacyjne), aby zachować stopień ochrony i odstępy izolacyjne.
• Moment dokręcania: Śruby zacisków aparatów modułowych należy dokręcać z momentem obrotowym zalecanym przez producenta aparatury, co zapewni trwały kontakt elektryczny i zapobiegnie przegrzewaniu się styków.
• Pozycjonowanie: Szynę należy umieścić w zaciskach w taki sposób, aby zęby grzebienia wchodziły centralnie w przestrzeń zaciskową, co eliminuje ryzyko powstania łuku elektrycznego.

FAQ

• Czy szyna 607048 pasuje do aparatów innych producentów? Tak, o ile posiadają one standardowe zaciski przystosowane do szyn grzebieniowych o rozstawie modułowym 17,5 mm.
• Jakie jest maksymalne napięcie pracy tej szyny? Szyna jest certyfikowana do pracy w układach o napięciu znamionowym 230/400 V AC.
• Czy szynę można stosować w układach jednofazowych? Jest to szyna trójbiegunowa (3P), więc jest zoptymalizowana pod układy trójfazowe, jednak technicznie możliwe jest wykorzystanie wybranych torów, choć w takim przypadku zaleca się stosowanie szyn jednofazowych (1P).
