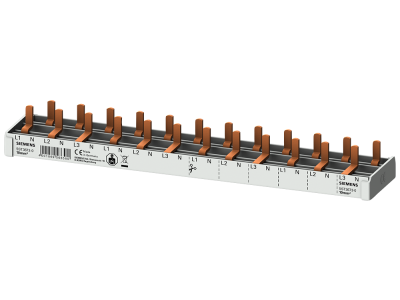

Szyna łączeniowa grzebieniowa 10 mm2, 4-faz., 12x (1-faz.+N), 218 mm | 5ST3673-0 Siemens

Alternatywny kod produktu: 5ST36730

Opis i Kluczowe Cechy

Szyna grzebieniowa 10 mm² (symbol 5ST3673-0) to kompaktowe rozwiązanie do równoczesnego zasilania 12 aparatów modułowych 1-fazowych z neutralnym. Zapewnia stabilne połączenie i ułatwia montaż w rozdzielnicach dzięki uniwersalnej konstrukcji 4-fazowej. Długość 218 mm (12 DU) pozwala na elastyczne rozmieszczenie w szafach sterowniczych i tablicach rozdzielczych.

• Przekrój 10 mm²: Przewyższa standardowe rozwiązania (6 mm²) – umożliwia przesył większych prądów bez strat napięciowych.
• 4-fazowa konstrukcja kompatybilna: Zasilanie wszystkich faz (L1-L4) oraz neutralnego (N) w jednym elemencie – eliminuje konieczność stosowania oddzielnych szyn.
• 12 gniazd 1-faz. + N: Kompaktowe podłączenie do 12 aparatów (np. wyłączników nadmiarowo-prądowych, różnicowoprądowych) bez rozbudowanej instalacji.
• Ochrona przed dotykiem (IP2X): Izolowana konstrukcja zapewnia bezpieczeństwo podczas montażu i eksploatacji – zabezpieczenie przed przypadkowym dotknięciem części czynnych.

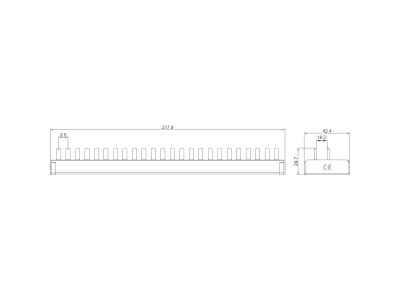

• Długość 218 mm (12 DU): Standaryzowany wymiar ułatwiający planowanie układu rozdzielnicy i współpracę z aparaturą modułową.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących aparatury modułowej (PN-EN 60715) oraz standardów bezpieczeństwa dla instalacji elektrycznych. Posiada oznaczenie CE i jest kompatybilna z aparaturą modułową o szerokości 18 mm na aparat.

Zastosowanie

Szyna grzebieniowa 10 mm² 4-fazowa znajduje zastosowanie w rozdzielnicach, tablicach sterowniczych i szafach instalacyjnych jako główne zasilanie dla grup aparatów modułowych.

• Zasilanie 12 wyłączników nadmiarowo-prądowych lub różnicowoprądowych w układzie 1-fazowym z neutralnym.
• Budowa szaf sterowniczych w instalacjach przemysłowych i budynkowych.
• Modernizacja istniejących rozdzielnic – uniwersalna kompatybilność z aparaturą modułową.
• Instalacje, gdzie wymagane jest równoczesne zasilanie wielu obwodów z zachowaniem kompaktowych wymiarów.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Szynę mocować bezpośrednio do szyny TH35 w rozdzielnicy za pomocą standardowych uchwytów. Gwarancja stabilnego styku: aparaty modułowe należy wsunąć na szynę aż do wyraźnego zatrzaśnięcia. Przed podłączeniem zasilania sprawdzić poprawność połączeń fazowych i neutralnego. W przypadku montażu w szafach z ograniczoną przestrzenią zalecane jest stosowanie izolowanych końcówek przewodów.

FAQ

• Czy szyna jest kompatybilna z aparaturą innych producentów? Tak – konstrukcja 4-fazowa o szerokości 18 mm na aparat (1 DU) zapewnia uniwersalną kompatybilność z aparaturą modułową standardu DIN.
• Jaki maksymalny prąd można przesłać przez szynę 10 mm²? Przekrój 10 mm² pozwala na przesył prądów do 63 A w warunkach standardowych (temperatura otoczenia do 40°C).
• Czy szyna wymaga dodatkowego zabezpieczenia? Nie – konstrukcja zasilająca chroniona jest przez aparaty zabezpieczające (wyłączniki nadmiarowo-prądowe) zainstalowane na jej końcach. Zapewnia to selektywność zabezpieczeń w instalacji.
