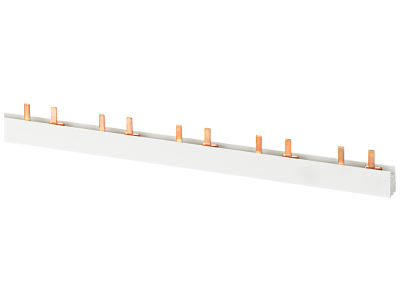

Szyna łączeniowa grzebieniowa 10 mm², 2-faz., 18 × (1-faz. + N), 1000 mm z możliwością cięcia | 5ST3735-1 Siemens

Alternatywny kod produktu: 5ST37351

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3735 o przekroju 10 mm², przeznaczona do szybkiego i uporządkowanego okablowania rozdzielnic. Wykonanie 2-fazowe z obsługą do 18 obwodów jednofazowych z przewodem neutralnym (18 × (1-faz. + N)) oraz długość 1000 mm z możliwością cięcia zapewniają elastyczne dopasowanie do konkretnej konfiguracji aparatury modułowej.

• Przekrój 10 mm²: niska rezystancja połączeń i minimalne straty mocy, co przekłada się na stabilne przewodzenie prądu w obwodach rozdzielnicy.
• 2-fazowa + 18 × (1-faz. + N): umożliwia zasilenie nawet 18 obwodów jednofazowych wraz z neutralnym, co przyspiesza montaż i oszczędza miejsce w szafie elektrycznej.
• Długość 1000 mm z możliwością cięcia: łatwe dopasowanie do wymaganej liczby modułów bez konieczności stosowania dodatkowych łączników – idealne rozwiązanie dla instalacji o niestandardowej szerokości.
• Kompatybilność z serią SENTRON: dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens, gwarantuje pewne i bezpieczne połączenie bez ryzyka poluzowania styków.
• Wytrzymała izolacja szara: ochrona przed przypadkowym dotykiem oraz zabezpieczenie przed zwarciami podczas prac montażowych i eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla osprzętu elektroinstalacyjnego oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w standardowych warunkach instalacyjnych zgodnie z przepisami budowy urządzeń elektrycznych.

Zastosowanie

Szyna grzebieniowa Siemens 5ST3735 to uniwersalne narzędzie do dystrybucji zasilania w rozdzielnicach modułowych. Sprawdza się w każdym miejscu, gdzie wymagane jest szybkie, estetyczne i niezawodne połączenie wielu aparatów.

• Zasilanie grup wyłączników nadmiarowo-prądowych (MCB) w mieszkaniowych i komercyjnych tablicach rozdzielczych.
• Podłączenie modułów różnicowoprądowych (RCD) z optymalnym rozłożeniem faz w instalacjach wieloobwodowych.
• Tworzenie szyn zbiorczych w szafach sterowniczych i rozdzielnicach przemysłowych – redukcja liczby przewodów i zacisków.
• Rozprowadzenie zasilania w systemach automatyki budynkowej (sterowanie oświetleniem, ogrzewaniem, wentylacją) w połączeniu z aparaturą łączeniową 1-fazową.

Wskazówki Montażowe

Montaż szyny może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę montuje się na szynie montażowej TH35 (DIN) – po uprzednim przycięciu na żądaną długość ostrym narzędziem (np. nożem do kabli). Należy zachować odpowiedni moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. Przekrój przewodów przyłączanych do szyny musi być dobrany do obciążalności prądowej instalacji (zalecany min. 1,5 mm² przy 10 A, dostosować do zastosowania). W przypadku łączenia kilku odcinków szyny stosuj wyłącznie oryginalne łączniki Siemens.

FAQ

• Czy szynę można przyciąć do dowolnej długości? Tak, szyna 5ST3735 o długości 1000 mm jest przystosowana do cięcia – umożliwia to precyzyjne dopasowanie do liczby modułów w rozdzielnicy bez utraty właściwości elektrycznych.
• Jaki jest maksymalny prąd obciążenia dla tego modelu? W danych katalogowych producenta nie podano wartości znamionowego prądu – parametry obciążenia należy określić na podstawie przekroju 10 mm² i obowiązujących norm instalacyjnych (np. dla miedzi w standardowych warunkach obciążalność długotrwała wynosi ok. 50–65 A, ale finalna wartość zależy od temperatury otoczenia i sposobu montażu).
• Czy szyna nadaje się do wyłączników innych producentów niż Siemens? Szyna została zaprojektowana z myślą o aparaturze modułowej serii SENTRON (Siemens), jednak ze względu na uniwersalny rozstaw otworów (zgodny z DIN 43880) może być stosowana także z wyłącznikami innych marek – zawsze należy sprawdzić zgodność geometryczną oraz średnicę kołków przed montażem.
