Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 12x 1-faz., 212 mm | 5ST3602 Siemens

Alternatywny kod produktu: 5ST3602

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens o symbolu 5ST3602 to akcesorium do modułowej aparatury elektroinstalacyjnej, służące do zasilania grupy jednobiegunowych wyłączników nadmiarowo-prądowych i różnicowoprądowych. Wykonana z przewodu o przekroju 10 mm², przeznaczona do obwodów 1-fazowych, umożliwia podłączenie do 12 odbiorników. Długość 212 mm idealnie komponuje się z modułową zabudową w rozdzielnicach na szynie TH35. Produkt należy do systemu SENTRON i został zaprojektowany z myślą o bezpieczeństwie oraz wygodzie montażu.

• Przekrój 10 mm²: gwarantuje niską rezystancję i bezpieczne przewodzenie prądu w obwodach o podwyższonym obciążeniu, minimalizując ryzyko przegrzania.
• 12 odgałęzień 1-fazowych: umożliwia jednoczesne zasilenie do 12 jednobiegunowych wyłączników modułowych, co przyspiesza rozdzielenie obwodów w rozdzielnicy.

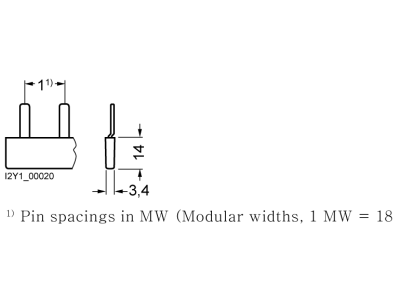

• Długość 212 mm: dopasowana do standardowych rozstawów modułów (12 modułów po 18 mm), ułatwia planowanie i estetyczne ułożenie przewodów.
• Zabezpieczenie przed dotykiem: dzięki osłonie na szynie kołkowej montaż jest bezpieczniejszy – zmniejsza ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Kompatybilność z serią SENTRON: dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens, zapewnia bezproblemowe połączenie i niezawodność działania.

Zgodność z Normami

Szyna 5ST3602 jest wyrobem firmy Siemens, zaprojektowanym i wyprodukowanym zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie oryginalnych akcesoriów gwarantuje zachowanie parametrów znamionowych całego systemu ochronnego.

Zastosowanie

Szyna łączeniowa grzebieniowa znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest proste i uporządkowane zasilanie wielu jednobiegunowych urządzeń modułowych. Sprawdza się szczególnie w rozdzielnicach głównych i podrozdzielniach w budownictwie mieszkaniowym, komercyjnym i przemysłowym.

• Zasilanie grupy wyłączników nadmiarowo-prądowych w rozdzielnicy piętrowej lub mieszkaniowej – oszczędność miejsca i czasu montażu.
• Dystrybucja fazy L w obwodach 1-fazowych do wielu odbiorników – idealna przy instalacjach z dużą liczbą obwodów oświetleniowych lub gniazd wtykowych.
• Podłączenie wyłączników różnicowoprądowych (RCD) w układzie zbiorczym – zapewnia szybkie i bezpieczne okablowanie bez konieczności stosowania dodatkowych mostków.
• Automatyka budynkowa – zasilanie styczników modułowych, przekaźników lub sterowników wymagających osobnego zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż szyny łączeniowej oraz wszelkie prace w rozdzielnicy elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Szynę mocuje się na szynie montażowej TH35 (DIN) w standardowej pozycji. Kołki łączeniowe wsuwa się w gniazda wyłączników, a następnie dokręca śruby momentem zgodnym z dokumentacją techniczną producenta (zwykle 2–3 Nm). Przekrój przewodów przyłączanych do szyny oraz aparatury musi być dobrany do spodziewanego prądu obciążenia i zabezpieczeń nadprądowych. Po montażu należy sprawdzić poprawność połączeń – brak luzów i pewne osadzenie szyny w wyłącznikach.

FAQ

• Czy szyna 5ST3602 jest przystosowana do pracy z wyłącznikami innych producentów niż Siemens? Jest dedykowana do aparatury modułowej Siemens z serii SENTRON. Stosowanie z urządzeniami innych marek może skutkować niepełnym stykiem lub problemami montażowymi – zalecamy sprawdzenie kompatybilności mechanicznej.
• Jaki stopień ochrony ma szyna łączeniowa? Sama szyna nie posiada osobnego stopnia IP – jest elementem wewnątrz rozdzielnicy. Dla całej rozdzielnicy zazwyczaj wymagany jest stopień IP2X lub wyższy. Zabezpieczenie przed dotykiem kołków spełnia wymogi ochrony podstawowej.
• Czy szynę można stosować w obwodach 3-fazowych? Niniejszy model (5ST3602) jest przeznaczony wyłącznie do obwodów 1-fazowych (12 odgałęzień na jednej fazie). Do instalacji 3-fazowych należy użyć szyny trójfazowej lub kombinacji odpowiednich szyn 1-fazowych.
