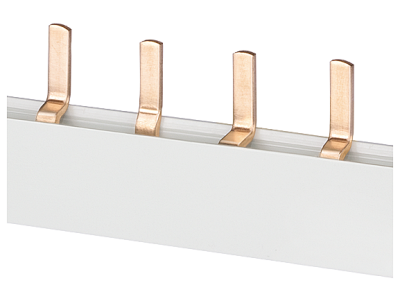

Szyna łączeniowa grzebieniowa 16 mm2, 4-faz., 2x (3-faz.+N), 140 mm | 5ST3651 Siemens

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 16 mm² o długości 140 mm to kluczowy element instalacji elektrycznych służący do szybkiego i bezpiecznego łączenia obwodów w rozdzielnicach. Przeznaczona do współpracy z wyłącznikami różnicowoprądowymi i nadmiarowoprądowymi, zapewnia równomierne rozdzielenie faz i neutralnego przewodu. Konstrukcja z zabezpieczeniem przed dotknięciem podnosi bezpieczeństwo montażu.

• Przekrój 16 mm²: Gwarantuje niską rezystancję połączenia, minimalizując straty mocy i ciepło w instalacji.
• 4-fazowa budowa: Umożliwia jednoczesne zasilanie czterech obwodów, optymalizując przestrzeń w rozdzielnicy.
• 2x (3-faz.+N): Podwójne wyprowadzenie neutralnego przewodu (N) i trzech fazowych – elastyczność w konfiguracji układów trójfazowych.
• Długość 140 mm: Kompaktowe wymiary ułatwiające montaż w standardowych rozdzielnicach i szafach sterowniczych.
• Zabezpieczenie przed dotknięciem: Ochrona palców i narzędzi przed przypadkowym kontaktem z częściami pod napięciem podczas montażu.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy PN-EN 60439-1 i PN-EN 61439-1. Zapewnia zgodność z dyrektywami unijnymi i posiada oznakowanie CE.

Zastosowanie

Szyna łączeniowa grzebieniowa 16 mm² znajduje zastosowanie w instalacjach niskiego napięcia, szczególnie w rozdzielnicach budynkowych, przemysłowych oraz szafach sterowniczych.

• Łączenie wyłączników różnicowoprądowych i nadmiarowoprądowych w układach TN-S, TN-C-S.
• Budowa rozdzielnic zasilających obwody 1-fazowe i 3-fazowe.
• Organizacja połączeń neutralnych (N) i ochronnych (PE) w instalacjach trójfazowych.
• Modernizacja istniejących rozdzielnic poprzez uzupełnienie układu o dodatkowe fazy.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Szynę należy zamontować w dedykowanej szynie nośnej (np. TH 35) za pomocą standardowych zatrzasków. Połączenia należy wykonywać przewodami o odpowiednim przekroju (16 mm²) z użyciem dedykowanych zacisków. Zaleca się zachowanie minimalnych odstępów między szynami, aby zapewnić swobodny przepływ powietrza i odprowadzanie ciepła.

FAQ

• Czy szyna jest kompatybilna z innymi markami wyłączników? Tak – konstrukcja szyny jest uniwersalna i pasuje do większości rozdzielnic oraz aparatury modułowej zgodnej z normą DIN.
• Jakie przewody można podłączyć do szyny? Przewody o przekroju 16 mm² (np. YDY 5x16, H07V-R 16 mm²) z zakończeniem tulejkowym lub końcówką kablową.
• Czy szyna wymaga dodatkowego zabezpieczenia? Szyna sama w sobie pełni rolę połączeniową. Zaleca się stosowanie odpowiednich wyłączników nadmiarowoprądowych w każdym obwodzie wyprowadzonym ze szyny.
