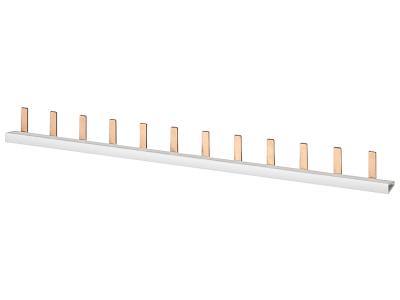

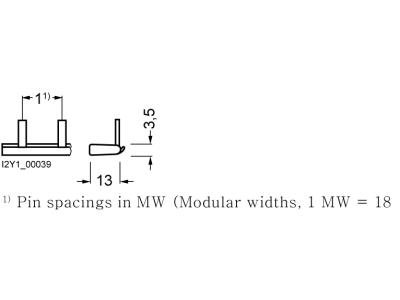

Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 56x 1-faz., 1016 mm, z możliwością cięcia | 5ST3731 Siemens

Alternatywny kod produktu: 5ST3731

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3731 to 1-fazowe rozwiązanie do dystrybucji napięcia w rozdzielnicach modułowych. Dzięki przekrojowi 10 mm² umożliwia bezpieczne łączenie nawet 56 modułów w jednej linii, minimalizując liczbę połączeń przewodami. Długość 1016 mm z możliwością swobodnego przycięcia do pożądanej wielkości gwarantuje elastyczne dopasowanie do każdej konfiguracji szafki.

• Przekrój 10 mm²: zapewnia niską rezystancję połączeń, co przekłada się na minimalne straty mocy i ograniczenie nagrzewania się szyny przy prądach roboczych.
• 56 miejsc przyłączeniowych: pozwala na efektywne i czytelne okablowanie dużej liczby aparatów modułowych w jednej fazie, redukując czas montażu.
• Możliwość cięcia na wymiar: umożliwia precyzyjne dostosowanie długości szyny do konkretnego rzędu w rozdzielnicy, eliminując konieczność stosowania łączników pośrednich.
• Osłona ochronna przeciwdotykowa: zabezpiecza przed przypadkowym dotknięciem części przewodzących podczas montażu i eksploatacji, zwiększając bezpieczeństwo instalacji.
• Kompatybilność z serią SENTRON: dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens, co gwarantuje optymalne dopasowanie i niezawodność połączeń.

Zgodność z Normami

Szyna łączeniowa 5ST3731 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Producent stosuje standardową ochronę przed dotykiem, która jest wymagana w instalacjach elektrycznych.

Zastosowanie

Szyna grzebieniowa Siemens 5ST3731 przeznaczona jest do zasilania fazowego w rozdzielnicach budynkowych i przemysłowych. Sprawdza się wszędzie tam, gdzie konieczne jest szybkie i uporządkowane połączenie wielu aparatów 1-fazowych.

• Łączenie wyłączników nadmiarowo-prądowych (MCB) w obwodach oświetleniowych i gniazd wtyczkowych.
• Dystrybucja napięcia do wyłączników różnicowoprądowych (RCD) w instalacjach mieszkaniowych.
• Tworzenie szyn zasilających dla styczników modułowych w szafach sterowniczych.
• Organizacja okablowania w rozdzielnicach piętrowych i węzłach licznikowych – redukcja ilości przewodów i zacisków.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się na szynie nośnej TH35 (DIN), a jej długość należy przyciąć do potrzebnej liczby modułów. Dokręć śruby przyłączeniowe momentem zgodnym z dokumentacją techniczną producenta – zbyt mocne dokręcenie może uszkodzić styki aparatów. Przekrój przewodów odprowadzających dobierz do spodziewanego prądu obciążenia, uwzględniając obciążalność szyny 10 mm².

FAQ

• Czy szyna 5ST3731 posiada fabryczne osłony na końcówki? W standardowym zestawie nie ma nasadek krańcowych – końce szyny po przycięciu należy zabezpieczyć przed przypadkowym dotykiem, np. za pomocą dostępnych osobno zaślepek lub koszulek izolacyjnych.
• Jaki stopień ochrony zapewnia szyna? Dzięki zastosowaniu osłony ochronnej na całej długości szyna spełnia wymogi ochrony przed dotykiem bezpośrednim (IP20 w typowej zabudowie rozdzielnicy). Dokładny stopień ochrony zależy od szczelności obudowy.
• Czy mogę ciąć szynę na mniejsze odcinki bez utraty parametrów? Tak, szyna została zaprojektowana z możliwością cięcia na dowolną liczbę modułów (jeden moduł to standardowe 18 mm). Po przycięciu należy usunąć ewentualne zadziory i zastosować osłonę na nowo powstałym końcu.
