Szyna łączeniowa ( sztyftowa ) 4P 57 modułów 100A, Acti9 | A9XAH457 Schneider Electric

Opis i Kluczowe Cechy

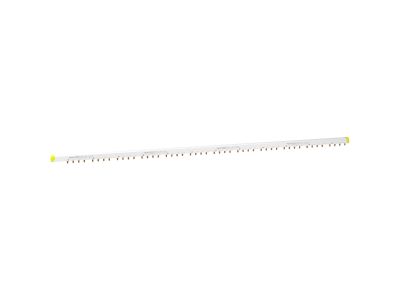

Szyna łączeniowa (sztyftowa) A9XAH457 z serii Acti9 przeznaczona do rozdziału energii niskiego napięcia w rozdzielnicach modułowych. Prąd znamionowy 100 A i cztery bieguny (4P) umożliwiają bezpieczne zasilanie obwodów trójfazowych z przewodem neutralnym. Dzięki obsłudze do 57 modułów aparatury modułowej sprawdza się w instalacjach o dużej liczbie torów, zapewniając elastyczność konfiguracji i łatwość rozbudowy.

• Prąd znamionowy 100 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, z zachowaniem rezerwy mocy.
• Czterobiegunowa konstrukcja (4P): kompatybilna z sieciami trójfazowymi z neutralnym, co upraszcza okablowanie w standardowych rozdzielnicach.
• 57 modułów: pokrywa potrzeby dużych rozdzielnic głównych i podrozdzielnic, umożliwiając łatwe dodawanie kolejnych aparatów.
• Osłony zacisków IP20B: zapewniają ochronę przed przypadkowym dotykiem palcem i ciałami stałymi >12,5 mm, zwiększając bezpieczeństwo obsługi.
• Zwiększony docisk połączeń (dwukrotnie większy niż standardowy moment dokręcania): gwarantuje pewne i trwałe połączenie elektryczne, minimalizując ryzyko poluzowania w czasie eksploatacji.
• Materiały w 100% odzyskiwalne: produkt przyjazny środowisku, zgodny z zasadami zrównoważonego rozwoju.

Zgodność z Normami

Szyna łączeniowa A9XAH457 została zaprojektowana i wyprodukowana zgodnie z wymaganiami norm DIN oraz europejskimi standardami bezpieczeństwa. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Szyna sprawdza się wszędzie tam, gdzie wymagany jest niezawodny rozdział energii niskiego napięcia – od budownictwa powszechnego po obiekty przemysłowe, także w środowiskach zanieczyszczonych oraz w instalacjach prądu stałego.

• Rozdzielnice główne i podrozdzielnice w budynkach komercyjnych, biurowych i przemysłowych.
• Zasilanie aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki) w szafach sterowniczych.
• Instalacje fotowoltaiczne oraz obwody prądu stałego (DC) wymagające dużej obciążalności.
• Systemy automatyki budynkowej i rozproszone układy rozdziału energii.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy mocować na szynie montażowej TH35 (DIN) zgodnie z dokumentacją techniczną. Moment dokręcania zacisków oraz przekrój podłączanych przewodów muszą być dobrane do prądu znamionowego 100 A i zgodne z instrukcją producenta. Należy używać przewodów o odpowiedniej izolacji i przekroju, aby uniknąć przegrzania.

FAQ

• Czy szyna A9XAH457 jest kompatybilna z całym systemem Acti9? Tak, szyna została zaprojektowana specjalnie dla aparatury modułowej serii Acti9 i zapewnia pełną zgodność mechaniczną oraz elektryczną.
• Jaki stopień ochrony zapewniają osłony zacisków? Osłony posiadają stopień ochrony IP20B, co chroni przed dotykiem palcem oraz ciałami stałymi o średnicy powyżej 12,5 mm – przy zachowaniu kompaktowych wymiarów.
• Czy szyna nadaje się do zastosowań w instalacjach prądu stałego (DC)? Tak, pod warunkiem prawidłowego doboru zabezpieczeń i zgodnie z przeznaczeniem opisanym w dokumentacji – szyna może być stosowana w obwodach DC, np. w systemach fotowoltaicznych.
