Szyna łączeniowa ( sztyftowa ) 3P 57 modułów 100A + styk pomocniczy , Acti9 | A9XAH657 Schneider Electric

Opis i Kluczowe Cechy

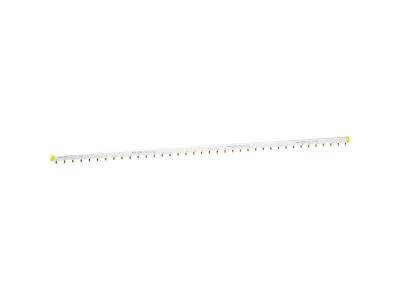

Szyna łączeniowa (grzebieniowa) Schneider Electric Acti9 A9XAH657 to rozwiązanie do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Przeznaczona do układów 3-fazowych z neutralnym (3L+N), oferuje prąd znamionowy 100 A oraz długość 57 modułów. Dodatkowy styk pomocniczy rozszerza funkcjonalność instalacji. Szerokość modułu odpowiada standardowi 18 mm (całkowita długość szyny 57 × 18 mm).

• Prąd znamionowy 100 A: gwarantuje bezpieczne przesyłanie dużych prądów w obwodach rozdzielczych, bez ryzyka przegrzania szyny.
• 57 modułów długości: dostosowana do obsługi rozdzielnic o dużej liczbie biegunów – idealna do rozbudowanych instalacji przemysłowych i komercyjnych.
• 3 fazy + neutral (3L+N): umożliwia zasilanie trójfazowych obwodów odbiorczych z jednoczesnym podłączeniem przewodu neutralnego.
• Dodatkowy styk pomocniczy: pozwala na sygnalizację położenia wyłącznika lub podłączenie przewodu neutralnego/ochronnego – zwiększa funkcjonalność rozdzielnicy.
• Konstrukcja sztyftowa (grzebieniowa): zapewnia szybki i niezawodny montaż aparatury modułowej na szynie TH35 bez konieczności stosowania mostków przewodowych.

Zgodność z Normami

Szyna łączeniowa Acti9 A9XAH657 została zaprojektowana zgodnie z wymaganiami norm europejskich obowiązujących dla akcesoriów przyłączeniowych w rozdzielnicach niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi.

Zastosowanie

Szyna grzebieniowa przeznaczona jest do stosowania w rozdzielnicach modułowych z aparaturą montowaną na szynie DIN TH35. Idealnie sprawdzi się w instalacjach przemysłowych i komercyjnych.

• Łączenie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja napięcia trójfazowego do odbiorników w systemach sterowania i automatyki budynkowej.
• Podłączenie styków pomocniczych do monitorowania stanu łącza (sygnalizacja zadziałania wyłącznika).
• Zasilanie szaf sterowniczych PLC i styczników w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, z zachowaniem wszelkich zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy osadzić na szynie DIN TH35, a następnie dociąć na odpowiednią długość (jeśli wymagane) zgodnie z zaleceniami producenta. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego 100 A. Moment dokręcania śrub zacisków należy stosować według dokumentacji technicznej.

FAQ

• Czy szyna A9XAH657 posiada styk pomocniczy? Tak, w zestawie znajduje się dodatkowy styk pomocniczy (np. do podłączenia przewodu neutralnego lub sygnalizacji). Szczegółowe przeznaczenie określa instrukcja producenta.
• Jaki jest stopień ochrony szyny? Dane producenta nie podają stopnia IP. Szyna przeznaczona jest do montażu wewnątrz rozdzielnicy, gdzie typowy stopień ochrony dla aparatury modułowej wynosi IP20 (ogólna zasada branżowa).
• Czy szyna nadaje się do montażu w rozdzielnicach trójfazowych? Tak, szyna ma układ 3L+N (trzy fazy plus neutralny) i prąd 100 A, co czyni ją odpowiednią do zasilania obwodów trójfazowych w rozdzielnicach.
