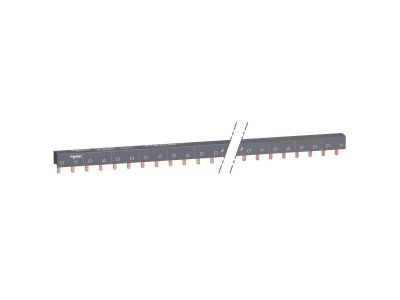

Szyna łączeniowa ( sztyftowa ) N-L1-N-L2-N-L3 3P+N 57 modułów 100A, Acti9 | A9XPH557 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa z serii Acti 9 od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do efektywnego i bezpiecznego rozdziału energii w nowoczesnych rozdzielnicach elektrycznych. Model o numerze katalogowym A9XPH557 charakteryzuje się konfiguracją 4-biegunową (4P), co umożliwia zasilanie aparatury modułowej w układach trójfazowych z przewodem neutralnym. Dzięki prądowi znamionowemu wynoszącemu 100 A, szyna ta jest w stanie obsłużyć znaczne obciążenia prądowe, co czyni ją idealnym wyborem dla wymagających instalacji komercyjnych i przemysłowych.

• Wysoka wydajność prądowa: Prąd roboczy 100 A pozwala na stabilną pracę całego rzędu aparatury bez ryzyka przegrzania styków.
• Modułowość: Długość odpowiadająca 57 modułom o szerokości 18 mm każdy pozwala na oszynowanie szerokich rozdzielnic lub docięcie szyny do wymaganej długości.
• Estetyka i porządek: Zastosowanie szyny eliminuje konieczność tworzenia skomplikowanych mostków z przewodów, co znacząco zwiększa przejrzystość instalacji.
• Bezpieczeństwo: Solidna izolacja oraz precyzyjne wykonanie styków minimalizują ryzyko wystąpienia łuku elektrycznego lub zwarć międzyfazowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-2, co potwierdza jej przydatność do stosowania w profesjonalnych zestawach rozdzielczych i sterowniczych. Materiały izolacyjne są odporne na wysoką temperaturę oraz posiadają właściwości samogasnące, co jest kluczowe w przypadku wystąpienia awarii wewnątrz rozdzielnicy.

Zastosowanie

Szyna łączeniowa Acti 9 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, użyteczności publicznej oraz w przemyśle. Jest dedykowana do współpracy z aparaturą modułową Schneider Electric, taką jak wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCCB) oraz ograniczniki przepięć. Dzięki możliwości cięcia, instalator może precyzyjnie dopasować szynę do specyficznego układu aparatów w szafie sterowniczej, co jest nieocenione przy modernizacjach istniejących systemów oraz przy budowie nowych tablic rozdzielczych o niestandardowych wymiarach.

Wskazówki Montażowe

Podczas montażu szyny A9XPH557 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Cięcie szyny: W przypadku skracania szyny, należy użyć odpowiednich narzędzi, a następnie dokładnie oczyścić krawędzie z opiłków miedzi, aby zapobiec zwarciom.
• Zaślepki końcowe: Po docięciu szyny bezwzględnie wymagane jest zastosowanie dedykowanych osłon końcowych (zaślepek), które zapewniają odpowiedni stopień ochrony IP20 i izolację części czynnych.
• Moment dokręcania: Zaciski aparatów modułowych powinny być dokręcone z momentem zalecanym przez producenta aparatury, aby zapewnić optymalny styk elektryczny i uniknąć rezystancji przejściowej.
• Pozycjonowanie: Szynę należy umieścić w dedykowanych gniazdach zaciskowych aparatów, upewniając się, że zęby szyny są w pełni wsunięte przed dokręceniem śrub.

FAQ

• Czy szynę można stosować z aparatami innych producentów? Choć szyna jest zoptymalizowana pod system Acti 9 Schneider Electric, jej standardowy rozstaw zębów pozwala na współpracę z większością aparatury modułowej zgodnej ze standardem DIN, jednak zawsze zaleca się weryfikację dopasowania mechanicznego.
• Jakie akcesoria są potrzebne po docięciu szyny? Niezbędne jest dokupienie pasujących zestawów uszczelniających i końcówek izolacyjnych, aby zachować bezpieczeństwo użytkowania.
• Czy szyna 100A nie jest zbyt duża do domowej rozdzielnicy? Prąd 100A to parametr maksymalny. Zastosowanie takiej szyny w instalacji o mniejszym prądzie znamionowym (np. 63A) zwiększa margines bezpieczeństwa i obniża straty cieplne.
