Szyna łączeniowa ( sztyftowa ) N-L1-N-L2-N-L3 3P+N 24 moduły 100A, Acti9 | A9XPH524 Schneider Electric

Opis i Kluczowe Cechy

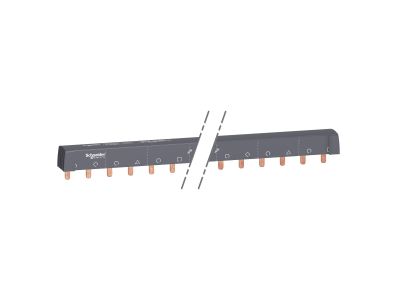

Szyna łączeniowa sztyftowa Acti9 A9XPH524 o konfiguracji N–L1–N–L2–N–L3 (3P+N) i długości 24 modułów zapewnia uporządkowane i bezpieczne połączenie aparatów modułowych w rozdzielnicy. Prąd znamionowy 100 A umożliwia pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia przewodów – idealne rozwiązanie do rozdziału faz w układach trójfazowych.

• Prąd znamionowy 100 A: gwarantuje pewne przewodzenie nawet przy dużym poborze mocy, minimalizując straty i nagrzewanie się połączeń.
• Konfiguracja N–L1–N–L2–N–L3 (3P+N): powtarza neutralny między każdą fazą, co ułatwia podłączenie odbiorników jednofazowych w systemie 3-fazowym.
• Liczba modułów – 24: pokrywa rozdzielnice o standardowej wielkości, pozwalając estetycznie i szybko pociągnąć magistralę do wszystkich aparatów modułowych.
• System sztyftowy: umożliwia bezpośrednie wpięcie do zacisków aparatów bez konieczności stosowania dodatkowych mostków – oszczędność czasu montażu.
• Przeznaczona do aparatów modułowych serii Acti9: idealne dopasowanie do rozłączników, wyłączników nadprądowych, styczników i innych urządzeń z łącznikami grzebieniowymi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury modułowej i posiada certyfikat CE. Konstrukcja zapewnia bezpieczną pracę w typowych warunkach instalacyjnych zgodnie z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Szyna łączeniowa przeznaczona jest do rozdzielnic modułowych w instalacjach trójfazowych, gdzie niezbędne jest zasilenie kilku aparatów z tej samej sieci przy zachowaniu przejrzystości okablowania. Sprawdza się w następujących scenariuszach:

• Sterowanie obwodami oświetlenia, gniazd i urządzeń w budynkach mieszkalnych i komercyjnych.
• Rozprowadzenie napięcia do kilku wyłączników nadprądowych w rozdzielnicy głównej.
• Zasilanie styczników i przekaźników modułowych w szafach automatyki budynkowej.
• Tworzenie przejrzystych magistral dla układów 3-fazowych z powtórzonym przewodem neutralnym.

Wskazówki Montażowe

Montaż szyny łączeniowej oraz wszelkie prace w rozdzielnicy muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Szynę należy mocować na szynie TH35 (DIN). Przed wpięciem upewnij się, że aparaty modułowe posiadają kompatybilne łączniki (grzebienie). Dokręcaj śruby zacisków zgodnie z momentem podanym w dokumentacji producenta aparatu, a przekrój przewodów (jeśli używane) dobieraj do prądu obciążenia.

FAQ

• Do jakich aparatów mogę użyć szyny A9XPH524? Szyna jest dedykowana do aparatów modułowych serii Acti9 z łącznikami sztyftowymi, ale może współpracować również z innymi urządzeniami o standardowym rozstawie modułów (18 mm) i odpowiednich zaciskach.
• Jaki jest stopień ochrony szyny? Producent nie podaje stopnia ochrony IP – w normalnych warunkach szyna montowana jest wewnątrz rozdzielnicy o odpowiedniej klasie szczelności, gdzie nie występuje bezpośredni kontakt z pyłem i wilgocią.
• Czy szyna jest izolowana? Szyna łączeniowa typu sztyftowego nie posiada izolacji na całej długości – podczas montażu należy zachować ostrożność i odłączyć napięcie przed jakimikolwiek manipulacjami.
