Szyna łączeniowa ( sztyftowa ) N-L1-N-L2-N-L3 3P+N 18 modułów 100A, Acti9 | A9XPH518 Schneider Electric

Opis i Kluczowe Cechy

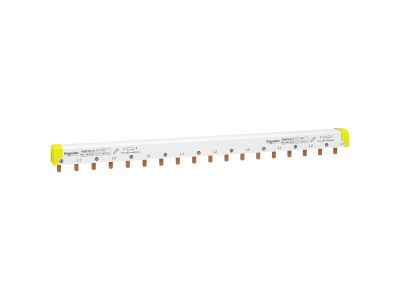

Szyna łączeniowa (sztyftowa) A9XPH518 z serii Acti9 to akcesorium przyłączeniowe przeznaczone do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Konfiguracja N-L1-N-L2-N-L3 (3P+N) zapewnia zasilanie trzech faz oraz neutralnego z dodatkowymi wyprowadzeniami N, co ułatwia rozprowadzenie przewodu neutralnego w każdym rzędzie. Prąd znamionowy 100 A pozwala na obsługę obwodów o znacznym obciążeniu bez ryzyka przegrzania. Długość szyny wynosi 18 modułów, co odpowiada standardowej szerokości 324 mm i umożliwia pokrycie większości typowych rozdzielnic.

• Prąd znamionowy 100 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując straty mocy i ryzyko przegrzania połączeń.
• Konfiguracja N-L1-N-L2-N-L3 (3P+N): Zapewnia równomierne rozprowadzenie faz i neutralnego, ułatwiając podłączenie różnych typów aparatury modułowej.
• Długość 18 modułów (324 mm): Dopasowana do standardowych rozdzielnic – umożliwia pokrycie całego rzędu bez konieczności łączenia kilku szyn.
• Konstrukcja sztyftowa (grzebieniowa): Pozwala na szybkie i pewne połączenie bez użycia narzędzi – wystarczy wpiąć w gniazda aparatów.
• Certyfikowana seria Acti9: Gwarantuje kompatybilność z wszystkimi urządzeniami z tej gamy, co zapewnia spójność instalacji i niezawodność.

Zgodność z Normami

Szyna A9XPH518 jest zgodna z wymaganiami norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z restrykcyjnymi standardami jakości obowiązującymi w serii Acti9, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Akcesorium przeznaczone do profesjonalnych rozdzielnic niskonapięciowych, w których wymagana jest szybka i uporządkowana dystrybucja zasilania do aparatury modułowej.

• Zasilanie trójfazowe z neutralnym w rozdzielnicach średniego i dużego obciążenia (np. w obiektach przemysłowych, handlowych).
• Łączenie wyłączników nadprądowych, różnicowoprądowych i styczników w układach sterowania i zabezpieczeń.
• Dystrybucja faz i neutralnego w systemach automatyki budynkowej (np. sterowanie oświetleniem, klimatyzacją).
• Zastosowanie w modernizacjach rozdzielnic – szybka wymiana okablowania na uporządkowane szyny grzebieniowe.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Szynę montuje się na szynie DIN TH35, a następnie wciska w gniazda aparatów modułowych – nie wymaga dokręcania ani użycia narzędzi. Należy upewnić się, że szyna jest odpowiednio dobrana do prądu znamionowego i liczby modułów – przekrój przewodów doprowadzających musi być zgodny z obciążeniem 100 A. Po zamontowaniu sprawdzić poprawność połączeń (brak luzów) oraz ciągłość obwodów fazowych i neutralnego.

FAQ

• Jaka jest długość szyny A9XPH518? Szyna ma długość 18 modułów, co w standardzie modułu 18 mm daje 324 mm. Jest przeznaczona do rozdzielnic o szerokości 18 modułów lub do pokrycia całego rzędu w większej rozdzielnicy.
• Czy szyna jest kompatybilna z wyłącznikami różnicowoprądowymi Acti9? Tak, szyna A9XPH518 została zaprojektowana specjalnie dla aparatury modułowej z serii Acti9. Pasuje do wszystkich wyłączników nadprądowych, różnicowoprądowych, styczników i innych urządzeń z tej gamy.
• Jak przeprowadzić próbę obciążeniową po montażu? Po zamontowaniu szyny i podłączeniu zasilania zaleca się pomiar spadków napięcia między skrajnymi punktami szyny przy pełnym obciążeniu (100 A) – powinny one być znikome. W razie wątpliwości skonsultuj się z producentem lub dystrybutorem.
