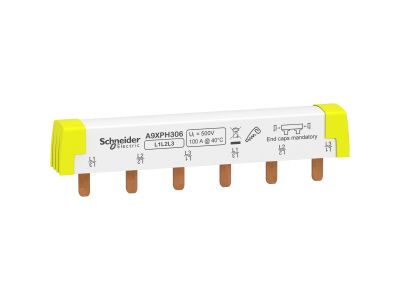

Szyna łączeniowa ( sztyftowa ) 3P 6 modułów 100A, Acti9 | A9XPH306 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa (3P) 6 modułów o prądzie znamionowym 100A (symbol A9XPH306) to element niezbędny w rozdzielnicach niskiego napięcia do łączenia obwodów fazowych. Zaprojektowana do współpracy z szynami sztyftowymi systemu Acti9, zapewnia niezawodne i bezpieczne rozprowadzanie prądu o maksymalnym obciążeniu 100A. Każdy moduł odpowiada standardowemu wymiarowi 17,5 mm, co umożliwia precyzyjne dopasowanie do standardowych rozdzielnic modułowych.

• Prąd znamionowy 100A: Pewne przenoszenie mocy w instalacjach przemysłowych i budynkowych, zgodnie z wymaganiami projektowymi.
• Szerokość 6 modułów: Kompaktowa konstrukcja dostosowana do typowych rozdzielnic, ułatwiająca planowanie układu.
• System sztyftowy Acti9: Gwarantuje doskonałą kompatybilność z aparaturą modułową tej serii, eliminując ryzyko błędnego montażu.
• Zaciski śrubowe: Trwałe i pewne połączenie przewodów, odporne na wibracje i korozję.
• Wytrzymałość mechaniczna: Odporność na uderzenia i obciążenia dynamiczne w warunkach przemysłowych.

Zgodność z Normami

Wyprodukowany zgodnie z normami europejskimi oraz posiadający oznaczenie CE. Spełnia wymagania dyrektywy niskonapięciowej LVD 2014/35/UE i normy PN-EN 60439-1 dotyczącej układów rozdzielczych.

Zastosowanie

Szyna łączeniowa 3-fazowa 6 modułów 100A przeznaczona jest do zastosowań w rozdzielnicach niskiego napięcia.

• Łączenie obwodów fazowych w rozdzielnicach budynków mieszkalnych i użyteczności publicznej.
• Rozprowadzanie prądu w instalacjach przemysłowych, w tym w maszynach i urządzeniach wymagających separacji faz.
• Współpraca z aparaturą modułową serii Acti9 w układach zasilania i sterowania.
• Stosowanie w układach rezerwowego zasilania (UPS) i generatorach prądotwórczych.

Wskazówki Montażowe

Montaż szyny należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zweryfikować stan izolacji przewodów. Szynę mocować do szyny sztyftowej systemu Acti9 przy użyciu dedykowanych zacisków. Przewody fazowe podłączać do zacisków śrubowych z zalecanym momentem dokręcania zgodnym z dokumentacją techniczną. Po montażu sprawdzić poprawność połączeń i brak zwarć. Szyna powinna być montowana w suchym środowisku, zabezpieczona przed wilgocią i kurzem.

FAQ

• Do jakiego systemu jest przeznaczona szyna? Szyna jest kompatybilna z systemem szyn sztyftowych Acti9, co gwarantuje prawidłowe działanie w ramach tej serii aparatury.
• Jaki jest maksymalny prąd pracy szyny? Szyna łączeniowa 100A umożliwia ciągłe przenoszenie prądu do 100 amperów, zgodnie z oznaczeniem.
• Czy szyna wymaga dodatkowych akcesoriów montażowych? Tak – do montażu konieczne są zaciski dedykowane dla systemu Acti9 (dostępne oddzielnie).
