Szyna łączeniowa do 12 złączek 16mm2 | 037542 Legrand

Opis i Kluczowe Cechy

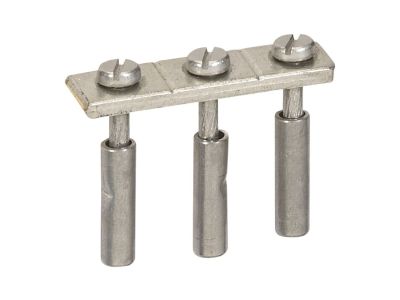

Szyna łączeniowa nieizolowana o przekroju 16 mm² umożliwia bezpieczne i uporządkowane łączenie do 12 złączek śrubowych o szerokości 12 mm. Montaż przedni przy użyciu standardowego wkrętaka upraszcza instalację i oszczędza czas podczas pracy w rozdzielnicach. Produkt przeznaczony jest jako akcesorium do złączek serii Viking™ 3, gwarantując kompatybilność mechaniczną i pewne połączenie.

• Przekrój 16 mm²: Zapewnia niską rezystancję połączeń i umożliwia przepływ prądów roboczych bez nadmiernego nagrzewania się szyny.
• Do 12 złączek o szerokości 12 mm: Umożliwia utworzenie jednego zwartego rzędu połączeń, co ułatwia prowadzenie przewodów i zwiększa przejrzystość rozdzielnicy.
• Montaż przedni wkrętakiem: Pozwala na szybkie wsunięcie szyny pod zaciski złączek bez konieczności demontażu sąsiednich elementów, skracając czas instalacji.
• Konstrukcja nieizolowana: Przeznaczona do stosowania w suchych pomieszczeniach wewnątrz rozdzielnic, gdzie nie ma ryzyka przypadkowego zwarcia – zachowana jest pełna kontrola nad separacją przewodów.
• Kompatybilność z Viking™ 3: Precyzyjny wymiar i wyprofilowanie gwarantują stabilne osadzenie w złączkach dedykowanej serii, unikając luzów i potencjalnych awarii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymogami europejskich norm dla akcesoriów elektroinstalacyjnych i posiada oznaczenie CE. Zalecane jest stosowanie wyłącznie w systemach zgodnych z obowiązującymi przepisami krajowymi.

Zastosowanie

Szyna łączeniowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest zbiorcze połączenie kilku złączek śrubowych w jeden obwód – szczególnie w rozdzielnicach przemysłowych i budynkowych.

• Łączenie grup neutralnych lub uziemiających w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyn zbiorczych dla obwodów oświetleniowych i gniazd wtyczkowych w instalacjach wewnętrznych.
• Organizacja połączeń w szafach sterowniczych i pulpitach operatorskich, gdzie liczba przewodów wymaga uporządkowania.
• Zastosowanie jako akcesorium do złączek Viking™ 3 w systemach szybkiego montażu.

Wskazówki Montażowe

Montaż szyny może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy umieścić na szynie TH35 (DIN) w rozdzielnicy, a następnie wsunąć pod zaciski śrubowe złączek zgodnie z dokumentacją producenta. Przekrój przewodów przyłączanych do złączek musi być dobrany do prądu obciążenia. Moment dokręcania śrub złączek – według danych producenta złączek – nie może być przekroczony, aby uniknąć uszkodzenia szyny lub złączki.

FAQ

• Czy szyna jest izolowana? Nie, szyna ma konstrukcję nieizolowaną (bez powłoki izolacyjnej). Przeznaczona jest do stosowania wyłącznie wewnątrz zamkniętych rozdzielnic, gdzie wyeliminowano ryzyko przypadkowego dotknięcia części czynnych.
• Jakie złączki można łączyć tą szyną? Szyna dedykowana jest do złączek śrubowych o szerokości 12 mm, w szczególności serii Viking™ 3. Sprawdź kompatybilność mechaniczną przed montażem.
• Jaki maksymalny prąd może płynąć przez szynę? Producent nie podaje wartości prądowej. Należy dobrać obciążenie na podstawie przekroju 16 mm² i warunków chłodzenia, przestrzegając ogólnych zasad doboru przewodów według normy PN-IEC 60364.
