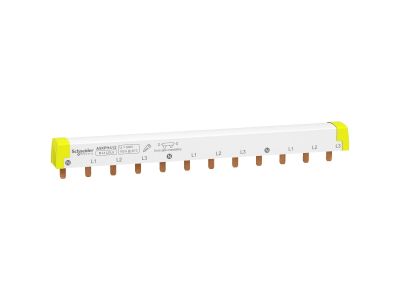

Szyna łączeniowa ( sztyftowa ) 3P+N 12 modułów 100A, Acti9 | A9XPH412 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa sztyftowa Acti9 A9XPH412 o konfiguracji 3P+N, 12 modułów i prądzie znamionowym 100 A umożliwia szybkie, estetyczne i bezpieczne łączenie aparatów modułowych w rozdzielnicy. Eliminacja rozbudowanej siatki przewodów skraca czas montażu i ułatwia późniejszą diagnostykę lub modernizację instalacji.

• Konfiguracja 3P+N (12 modułów): Zapewnia zasilanie trzech faz oraz przewodu neutralnego, co umożliwia podłączenie typowych odbiorników trójfazowych i jednofazowych w jednej szynie.
• Prąd znamionowy 100 A: Umożliwia bezpieczne zasilanie obwodów o dużym obciążeniu – idealna do rozdzielnic głównych lub podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Szerokość 12 modułów (standard 1 moduł = 18 mm): Dopasowana do standardowych rozdzielnic modułowych, zapewnia optymalne wykorzystanie miejsca na szynie TH35.
• Konstrukcja sztyftowa: Ułatwia szybkie łączenie aparatów modułowych bez użycia dodatkowych przewodów – wystarczy wpiąć szynę w odpowiednie gniazda aparatów.
• Kompatybilność z serią Acti9: Gwarantuje pewne połączenie mechaniczne i elektryczne z wyłącznikami, różnicówkami i innymi urządzeniami tej rodziny, co przyspiesza montaż i redukuje ryzyko błędów instalacyjnych.

Zgodność z Normami

Szyna łączeniowa Acti9 A9XPH412 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Została zaprojektowana zgodnie z wytycznymi producenta dotyczącymi bezpiecznej dystrybucji energii w rozdzielnicach modułowych. Montaż należy wykonać zgodnie z dokumentacją techniczną oraz przepisami krajowymi.

Zastosowanie

Szyna łączeniowa A9XPH412 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest szybka, powtarzalna i estetyczna dystrybucja zasilania pomiędzy aparatami modułowymi. Polecana szczególnie do:

• Zasilania rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych oraz przemysłowych.
• Podłączenia wyłączników nadprądowych, różnicowoprądowych, styczników modułowych i innych urządzeń serii Acti9.
• Tworzenia szyn zbiorczych dla obwodów trójfazowych z oddzielnym przewodem neutralnym (3P+N).
• Modernizacji istniejących rozdzielnic – uporządkowanie okablowania, poprawa przejrzystości i łatwość identyfikacji obwodów.

Wskazówki Montażowe

Montaż szyny łączeniowej oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Szynę montuje się na szynie TH35 w standardowej rozdzielnicy modułowej, a następnie wciska w gniazda aparatów modułowych. Przekrój przewodów doprowadzających i odprowadzających należy dobrać do prądu znamionowego (100 A) zgodnie z normami i obciążalnością długotrwałą. Momenty dokręcania śrub zacisków powinny być zgodne z dokumentacją techniczną producenta.

FAQ

• Czy szyna A9XPH412 nadaje się do łączenia aparatów innych producentów niż Acti9? Szyna została zaprojektowana pod kątem kompatybilności z urządzeniami serii Acti9. W przypadku aparatów innych marek należy sprawdzić rozmieszczenie gniazd oraz odległości między nimi – nie ma gwarancji prawidłowego połączenia mechanicznego i elektrycznego.
• Czy szyna posiada zabezpieczenie przed przypadkowym dotknięciem? Standardowo szyny łączeniowe sztyftowe nie są izolowane na całej długości. Podczas montażu należy zachować ostrożność i stosować osłony lub listwy zaciskowe, aby uniknąć kontaktu z częściami pod napięciem. Prace wykonuje się wyłącznie po odłączeniu napięcia.
• Jaką maksymalną liczbę modułów można dołączyć do jednej szyny? Szyna A9XPH412 ma 12 modułów (3P+N), co oznacza, że można na niej umieścić do 12 aparatów o szerokości 1 modułu (lub mniej, jeśli aparaty są szersze). Nie należy dołączać dodatkowych odcinków szyny bez konsultacji z producentem – prąd 100 A i dopuszczalne obciążenie termiczne są zaprojektowane dla tej długości.
