Szyna łączeniowa ( sztyftowa ) 3P+N 57 modułów 100A, Acti9 | A9XPH457 Schneider Electric

Opis i Kluczowe Cechy

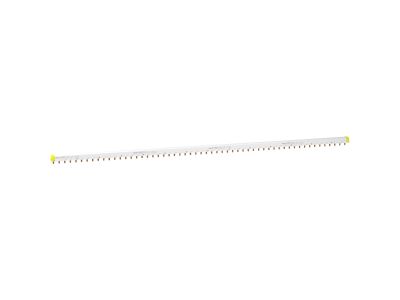

Szyna łączeniowa Acti 9 o numerze katalogowym A9XPH457 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się konfiguracją 4-biegunową (4P), co umożliwia kompleksowe zasilanie aparatury modułowej w układach trójfazowych z przewodem neutralnym. Dzięki długości wynoszącej 57 modułów (18 mm każdy), szyna pozwala na obsłużenie rozbudowanych rzędów w rozdzielnicach bez konieczności kłopotliwego docinania wielu krótkich odcinków.

• Wysoka obciążalność prądowa: Prąd znamionowy wynoszący 100A przy temperaturze otoczenia 40°C gwarantuje stabilną pracę nawet przy dużym obciążeniu instalacji.
• Estetyka i przejrzystość: Zastosowanie szyny eliminuje tzw. "pająki" z przewodów, co znacząco ułatwia identyfikację obwodów i podnosi standard wykonania rozdzielnicy.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui wynosi 500V AC, co zapewnia wysoką odporność na przebicia międzybiegunowe.
• Trwałość materiałowa: Wykonana z wysokiej jakości miedzi o doskonałej przewodności, co minimalizuje straty energii i nagrzewanie się styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji niskiego napięcia. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-2, co potwierdza jej przydatność do zastosowań profesjonalnych i przemysłowych. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Szyna łączeniowa A9XPH457 jest dedykowana do współpracy z aparaturą modułową z serii Acti 9 iC60, iID, iSW-NA oraz innymi urządzeniami o szerokości modułu 18 mm. Znajduje szerokie zastosowanie w:

• Rozdzielnicach głównych i oddziałowych w budownictwie mieszkaniowym wielorodzinnym.
• Systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka niezawodność połączeń.
• Modernizacjach istniejących instalacji w celu uporządkowania struktury okablowania.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Kluczowe aspekty instalacji to:

• Docinanie: Szynę można dociąć do wymaganej długości, jednak po tej operacji należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane zaślepki końcowe (IP20B).
• Moment dokręcania: Należy przestrzegać momentu dokręcania zacisków aparatów modułowych zgodnie ze specyfikacją producenta (zazwyczaj ok. 2-3.5 Nm), aby uniknąć poluzowania styków pod wpływem drgań termicznych.
• Pozycjonowanie: Szynę montuje się w zaciskach windowych lub dedykowanych gniazdach szynowych, co zapewnia optymalną powierzchnię styku.

FAQ

• Czy szyna A9XPH457 jest kompatybilna z aparatami innych producentów? Szyna jest zoptymalizowana pod system Acti 9 Schneider Electric, jednak dzięki standardowemu rozstawowi 18 mm może pasować do większości aparatów modułowych innych marek, o ile ich zaciski są przystosowane do szyn grzebieniowych.
• Czy można ją stosować w układach prądu stałego (DC)? Produkt jest certyfikowany głównie do pracy w sieciach prądu przemiennego (AC). W przypadku aplikacji DC należy zweryfikować parametry napięciowe i prądowe u doradcy technicznego.
• Jaki jest stopień ochrony tej szyny? Szyna posiada izolację zewnętrzną, jednak pełny stopień ochrony IP20 uzyskuje się dopiero po zamontowaniu w zaciskach aparatów i założeniu osłon końcowych.
