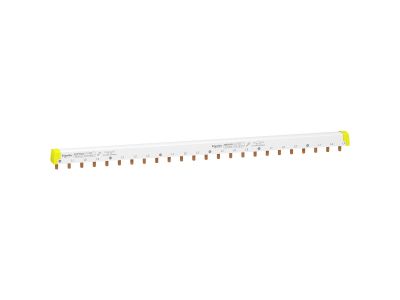

Szyna łączeniowa ( sztyftowa ) 3P+N 24 moduły 100A, Acti9 | A9XPH424 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa z serii Acti 9 o numerze katalogowym A9XPH424 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się konfiguracją 3L + N (trójfazowa z przewodem neutralnym), co pozwala na efektywne i bezpieczne mostkowanie aparatury modułowej w rozdzielnicach niskiego napięcia. Prąd znamionowy o wartości 100 A gwarantuje wysoką obciążalność prądową, co jest kluczowe w instalacjach o dużym zapotrzebowaniu na moc. Szyna posiada 24 moduły o szerokości 18 mm każdy, co daje łączną długość pozwalającą na obsłużenie rozbudowanych zestawów aparatury bez konieczności stosowania licznych przewodów mostkujących.

• Typ sztyftowy: Zapewnia pewne i trwałe połączenie z zaciskami windowymi aparatury Acti 9.
• Wysoka obciążalność: Prąd roboczy 100 A pozwala na stosowanie szyny w głównych sekcjach zasilających.
• Konfiguracja 4P (3L+N): Umożliwia jednoczesne zasilanie obwodów trójfazowych i jednofazowych przy zachowaniu pełnej przejrzystości w rozdzielnicy.
• Długość 24 modułów: Optymalny wymiar do standardowych rozdzielnic, z możliwością docięcia do wymaganej długości.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-2, co potwierdza jej przydatność do pracy w profesjonalnych rozdzielnicach i sterownicach. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością na temperaturę oraz właściwościami samogasnącymi, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Stopień zanieczyszczenia oraz napięcie znamionowe izolacji są dostosowane do pracy w wymagających warunkach przemysłowych.

Zastosowanie

Szyna grzebieniowa A9XPH424 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w przemyśle. Jest dedykowana do współpracy z aparaturą modułową z serii Acti 9, taką jak wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCCB) oraz ograniczniki przepięć. Dzięki swojej konstrukcji, szyna eliminuje konieczność tworzenia skomplikowanych mostków z przewodów typu linka, co znacząco redukuje czas montażu i ogranicza ryzyko wystąpienia błędów łączeniowych. Jest to idealne rozwiązanie dla prefabrykatorów rozdzielnic dążących do maksymalizacji estetyki i niezawodności swoich prefabrykatów.

Wskazówki Montażowe

Podczas montażu szyny łączeniowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować się do zaleceń producenta aparatury modułowej dotyczących momentu dokręcania śrub w zaciskach, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a następnie zabezpieczyć krawędzie cięcia dedykowanymi osłonami końcowymi (zaślepkami), aby utrzymać wymagany stopień ochrony IP20 i zapobiec przypadkowemu dotykowi części pod napięciem.
• Pozycjonowanie: Szyna powinna być wprowadzona do zacisków w sposób gwarantujący pełne przyleganie sztyftów do powierzchni przewodzących aparatu.

FAQ

1. Czy szynę A9XPH424 można stosować z aparaturą innych producentów?
Szyna jest zoptymalizowana pod kątem serii Acti 9 Schneider Electric. Choć rozstaw modułów jest standardowy (18 mm), zaleca się stosowanie jej z dedykowanym osprzętem w celu zapewnienia pełnej kompatybilności mechanicznej i elektrycznej.

2. Czy szyna wymaga stosowania dodatkowych izolatorów bocznych?
Tak, po docięciu szyny na wymaganą długość, konieczne jest zastosowanie bocznych osłon izolacyjnych, aby zapewnić bezpieczeństwo użytkowania i zgodność z normami ochrony przed porażeniem.

3. Jaki jest maksymalny prąd znamionowy tej szyny?
Maksymalny prąd znamionowy wynosi 100 A przy temperaturze otoczenia 40°C, co pozwala na zasilanie wielu obwodów o dużym obciążeniu.
