Szyna łączeniowa ( sztyftowa ) 3P 57 modułów 100A, Acti9 | A9XPH357 Schneider Electric

Opis i Kluczowe Cechy

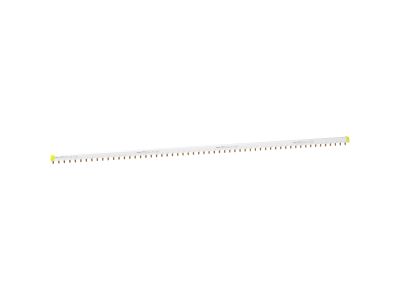

Szyna łączeniowa Acti 9 o numerze katalogowym A9XPH357 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Jest to szyna trójfazowa (3P), która umożliwia zasilanie aparatury modułowej o szerokości do 57 modułów, co czyni ją idealnym wyborem do rozbudowanych rozdzielnic niskiego napięcia. Prąd znamionowy wynoszący 100A pozwala na stabilną pracę nawet przy dużych obciążeniach, minimalizując ryzyko przegrzania styków. Zastosowanie szyny łączeniowej eliminuje konieczność tworzenia skomplikowanych mostków kablowych, co znacząco podnosi estetykę wykonania prefabrykacji oraz zwiększa przejrzystość całego układu elektrycznego.

• Liczba biegunów: 3P (trójfazowa), zapewniająca równomierny rozkład obciążenia.
• Prąd znamionowy: 100A, co gwarantuje wysoką wydajność prądową.
• Długość: 57 modułów (18 mm każdy), co pozwala na dowolne docięcie szyny do wymaganej długości.
• Seria: Acti 9 – kompatybilność z najwyższymi standardami aparatury modułowej Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych i domowych. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-1, co potwierdza jej wysoką wytrzymałość dielektryczną oraz odporność na prądy zwarciowe. Materiały izolacyjne użyte do produkcji szyny charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla ochrony przeciwpożarowej rozdzielnic.

Zastosowanie

Szyna łączeniowa A9XPH357 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest dedykowana do łączenia wyłączników nadprądowych, wyłączników różnicowoprądowych oraz innej aparatury modułowej z serii Acti 9. Dzięki swojej konstrukcji idealnie sprawdza się w:

• Rozdzielnicach głównych i oddziałowych w budownictwie wielorodzinnym.
• Systemach automatyki budynkowej i przemysłowej.
• Prefabrykacji szaf sterowniczych, gdzie liczy się oszczędność miejsca i szybkość montażu.
• Modernizacji istniejących instalacji w celu poprawy ich niezawodności.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być przeprowadzony przez wykwalifikowany personel. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Szynę można dociąć do pożądanej długości, pamiętając o konieczności zastosowania dedykowanych osłon końcowych (zaślepek), aby zachować odpowiedni stopień ochrony IP20 i zapobiec przypadkowemu dotknięciu części pod napięciem. Podczas dokręcania zacisków aparatury należy zachować odpowiedni moment dokręcania określony przez producenta aparatów (zazwyczaj wyrażony w Nm), co zapewni trwały styk elektryczny i zapobiegnie zjawisku luzowania się połączeń pod wpływem drgań lub zmian temperatury.

FAQ

• Czy szynę można docinać? Tak, szyna 57-modułowa jest przeznaczona do docięcia na wymaganą długość, jednak po tej operacji należy bezwzględnie założyć izolacyjne zaślepki końcowe.
• Jaki jest maksymalny prąd pracy tej szyny? Szyna została zaprojektowana do pracy z prądem znamionowym do 100A przy temperaturze otoczenia zgodnej ze specyfikacją techniczną.
• Czy szyna pasuje do aparatów innych producentów? Choć szyna jest zoptymalizowana pod serię Acti 9 Schneider Electric, jej rozstaw pinów jest standardowy, jednak zawsze zaleca się weryfikację kompatybilności z konkretnym modelem aparatu innego producenta.
