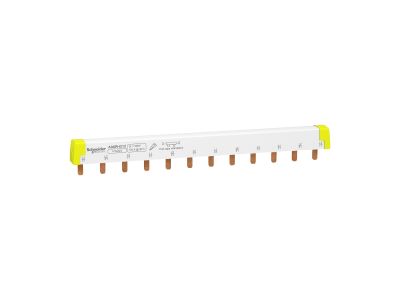

Szyna łączeniowa ( sztyftowa ) 3P 12 modułów 100A, Acti9 | A9XPH312 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa 3P z serii Acti 9 od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do efektywnego i bezpiecznego rozdziału energii w nowoczesnych rozdzielnicach niskiego napięcia. Produkt o numerze katalogowym A9XPH312 charakteryzuje się konstrukcją trójfazową (3P), co umożliwia jednoczesne zasilanie rzędu aparatury modułowej przy zachowaniu najwyższych standardów bezpieczeństwa. Prąd znamionowy wynoszący 100A pozwala na obsługę obciążeń w wymagających instalacjach przemysłowych i komercyjnych, gwarantując stabilność termiczną i mechaniczną połączeń.

• Długość 12 modułów: Optymalna szerokość pozwalająca na obsłużenie standardowych rzędów w rozdzielnicach bez konieczności uciążliwego docinania.
• Prąd znamionowy 100A: Wysoka obciążalność prądowa umożliwia stosowanie szyny w głównych sekcjach zasilających.
• Konstrukcja 3-biegunowa: Idealnie dopasowana do systemów trójfazowych, zapewniająca przejrzysty układ faz.
• Estetyka i porządek: Zastosowanie szyny eliminuje tzw. "pająki" z przewodów, co znacząco podnosi kulturę techniczną wykonanej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szyna łączeniowa Acti 9 spełnia wymagania dotyczące osprzętu elektroinstalacyjnego, co potwierdza jej niezawodność w długofalowej eksploatacji. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością na temperaturę oraz właściwościami samogasnącymi, co jest kluczowe dla ochrony przeciwpożarowej rozdzielnic.

Zastosowanie

Szyna A9XPH312 znajduje szerokie zastosowanie w profesjonalnym elektroinstalatorstwie. Jest dedykowana przede wszystkim do współpracy z aparaturą modułową z serii Acti 9, taką jak wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCCB) oraz ograniczniki przepięć. Dzięki swojej budowie, szyna jest niezastąpiona w:

• Rozdzielnicach głównych i oddziałowych w budownictwie wielorodzinnym.
• Systemach automatyki budynkowej i przemysłowej.
• Modernizacjach istniejących instalacji, gdzie kluczowe jest odzyskanie miejsca wewnątrz obudowy.

Wskazówki Montażowe

Montaż szyny łączeniowej Schneider Electric jest intuicyjny, jednak wymaga zachowania dobrych praktyk inżynierskich. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Szynę należy osadzić w zaciskach aparatów modułowych, dbając o to, aby zęby szyny weszły precyzyjnie w dedykowane gniazda. Kluczowym elementem jest zastosowanie odpowiedniego momentu dokręcania śrub w zaciskach aparatury, co zapobiega powstawaniu rezystancji zestykowej i przegrzewaniu się punktów połączeń. W przypadku konieczności skrócenia szyny, należy pamiętać o starannym gratowaniu krawędzi oraz założeniu dedykowanych zaślepek końcowych w celu zachowania odpowiedniego stopnia ochrony i izolacji.

FAQ

• Czy szyna pasuje do aparatów innych producentów? Szyna jest zoptymalizowana pod system Acti 9 Schneider Electric, jednak dzięki standardowemu rozstawowi modułów może być kompatybilna z innymi urządzeniami montowanymi na szynie DIN, o ile ich zaciski są przystosowane do szyn grzebieniowych.
• Jaki jest maksymalny prąd pracy tej szyny? Maksymalny prąd znamionowy wynosi 100A, co czyni ją rozwiązaniem odpowiednim dla większości standardowych rozdzielnic obiektowych.
• Czy szyna wymaga stosowania dodatkowych izolatorów? Szyna posiada fabryczną izolację, jednak na jej końcach zaleca się stosowanie oryginalnych osłon bocznych Schneider Electric dla zapewnienia pełnego bezpieczeństwa przed dotykiem bezpośrednim.
