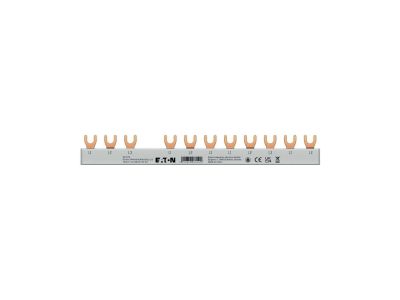

Szyna łączeniowa 3+N 8MU 3-fazowa, EVGK-3PHAS/N/8MODUL/LS | EP-501070 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa EATON EVGK-3PHAS/N/8MODUL/LS to zaawansowane rozwiązanie systemowe zaprojektowane z myślą o profesjonalnych rozdzielnicach elektrycznych. Jest to szyna zbiorcza dedykowana do współpracy z wyłącznikami miniaturowymi (MCB), wyłącznikami nadprądowymi oraz wyłącznikami różnicowoprądowymi (RCCB). Konstrukcja 3-fazowa z torem neutralnym (3+N) pozwala na szybkie i bezpieczne mostkowanie aparatury modułowej, eliminując konieczność stosowania kłopotliwych mostków kablowych.

• Wysoka izolacyjność: Zastosowanie materiału izolacyjnego PC-ABS oraz osłony PP Touch gwarantuje wytrzymałość dielektryczną na poziomie 36 kV/mm, co znacząco podnosi bezpieczeństwo eksploatacji.
• Bezpieczeństwo pożarowe: Produkt jest całkowicie bezhalogenowy zgodnie z normą DIN-EN 60754-1, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów. Klasyfikacja ogniowa V2 potwierdza wysoką odporność na rozprzestrzenianie płomienia.
• Modułowość i elastyczność: Szyna o długości 8 modułów (8MU) może być precyzyjnie przycinana na wymaganą długość, co pozwala na idealne dopasowanie do konfiguracji aparatury w rozdzielnicy.
• Estetyka i trwałość: Wykończenie w kolorze RAL 7035 (jasnoszary) zapewnia spójność wizualną z nowoczesną aparaturą modułową EATON.

Zgodność z Normami

Produkt został poddany rygorystycznym testom w laboratoriach VDE, co potwierdza jego najwyższą jakość i niezawodność w warunkach przemysłowych. Szyna spełnia wymagania najnowszych norm bezpieczeństwa:

• DIN EN 61439-1:2021-10: Norma dotycząca rozdzielnic i sterownic niskonapięciowych.
• DIN EN 61439-6:2013-06: Specyficzne wymagania dla systemów szynowych.
• III Kategoria Przepięcia: Gwarantuje bezpieczną pracę w instalacjach o wysokich wymaganiach w zakresie odporności na przepięcia atmosferyczne i łączeniowe.
• DIN-EN 60754-1: Potwierdzenie braku zawartości halogenów w składzie materiałowym.

Zastosowanie

Szyna EVGK-3PHAS/N/8MODUL/LS znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym wyborem dla prefabrykatorów rozdzielnic, którzy poszukują komponentów skracających czas montażu przy zachowaniu najwyższych standardów technicznych. Dzięki konfiguracji 3+N, szyna doskonale sprawdza się przy zasilaniu grup wyłączników nadprądowych chronionych wspólnym wyłącznikiem różnicowoprądowym, zapewniając przejrzystość instalacji i minimalizując ryzyko błędów montażowych.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić uwagę na następujące aspekty techniczne:

• Przycinanie: W przypadku skracania szyny, należy upewnić się, że krawędzie cięcia są gładkie, a opiłki miedzi zostały dokładnie usunięte, aby zapobiec zwarciom.
• Zakończenia: Fabrycznie zamontowane kapturki uszczelniające chronią przed dotykiem bezpośrednim. W przypadku cięcia szyny, należy zastosować dodatkowe kapturki końcowe (dostępne również oddzielnie).
• Moment dokręcania: Należy przestrzegać momentów dokręcania zacisków aparatury modułowej określonych przez producenta, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń.
• Pozycjonowanie: Szyna powinna być stabilnie osadzona w zaciskach windowych lub szynowych aparatów, zapewniając pełną powierzchnię styku.

FAQ

Czy szyna jest bezpieczna dla środowiska?
Tak, dzięki wykonaniu z materiałów bezhalogenowych (PC-ABS i PP Touch), produkt jest bezpieczniejszy dla ludzi i środowiska, szczególnie w budynkach użyteczności publicznej.

Czy mogę użyć tej szyny do aparatów innych producentów?
Szyna jest zoptymalizowana pod kątem aparatury EATON, jednak jej standardowy rozstaw modułów pozwala na współpracę z większością aparatów modułowych zgodnych z normami DIN, o ile ich zaciski są kompatybilne z systemem szyn widełkowych/szpilkowych.

Co oznacza siła rażenia 36 kV/mm?
Jest to parametr określający wytrzymałość izolacji na przebicie elektryczne. Wartość 36 kV na każdy milimetr grubości izolacji świadczy o wyjątkowo wysokim poziomie bezpieczeństwa i odporności na ekstremalne warunki pracy.
