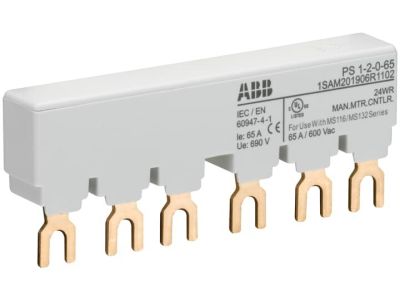

Szyna łączeniowa 3-fazowa, 65A 2xMS116/MS132/MO132, PS1-2-0-65 | 1SAM201906R1102 ABB

Alternatywny kod produktu: 1SAM201906R1102

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa PS1-2-0-65 (symbol 1SAM201906R1102) to rozwiązanie zaprojektowane do szybkiego i bezpiecznego podłączenia dwóch ręcznych rozruszników silnikowych serii MS116/MS132 (bez bocznych styków pomocniczych). Prąd znamionowy 65 A zapewnia stabilną pracę w instalacjach niskiego napięcia. Ekonomiczne rozwiązanie pozwala zaoszczędzić czas i koszty montażu w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 65 A: Umożliwia zasilanie odbiorników o większym poborze mocy, zachowując stabilność i bezpieczeństwo połączenia.
• Podłączenie 2 rozruszników MS116/MS132: Eliminuje konieczność indywidualnego okablowania każdego rozrusznika, upraszczając montaż i redukując liczbę połączeń.
• Brak bocznych styków pomocniczych: Uproszczona konstrukcja obniża koszty i skraca czas instalacji, zachowując pełną funkcjonalność.
• Kompatybilność z seriami MS116/MS132: Uniwersalność rozwiązania pozwala na stosowanie z popularnymi modelami rozruszników silnikowych.
• Ekonomiczna konstrukcja: Zapewnia oszczędność w porównaniu z indywidualnym montażem połączeń, bez utraty jakości i bezpieczeństwa.

Zgodność z Normami

Szyna łączeniowa PS1-2-0-65 spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach instalacyjnych.

Zastosowanie

Szyna łączeniowa PS1-2-0-65 przeznaczona jest do stosowania w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest szybkie i pewne podłączenie rozruszników silnikowych.

• Instalacje przemysłowe – centralne zasilanie i sterowanie rozrusznikami silników.
• Rozdzielnice i szafy sterownicze – organizacja okablowania i redukcja liczby połączeń.
• Systemy automatyki i napędów – pewne i stabilne połączenia fazowe dla rozruszników MS116/MS132.
• Modernizacje i rozbudowy instalacji – ekonomiczna alternatywa dla indywidualnego okablowania.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Szynę należy zamocować w odpowiednim miejscu rozdzielnicy, a następnie podłączyć przewody fazowe zgodnie z oznaczeniami. Należy zapewnić odpowiedni moment dokręcania połączeń, aby uniknąć luzów i przegrzewania. Po zakończeniu montażu przeprowadzić kontrole wzrokowe i pomiarowe, potwierdzające poprawność połączeń.

FAQ

• Czy szyna PS1-2-0-65 współpracuje z innymi modelami rozruszników? Szyna została zaprojektowana do podłączenia rozruszników MS116/MS132. Kompatybilność z innymi modelami nie została potwierdzona w danych produktu.
• Jakie jest maksymalne obciążenie szyny? Prąd znamionowy wynosi 65 A – to maksymalne obciążenie, jakie szyna może przenosić przy zachowaniu stabilności i bezpieczeństwa.
• Czy szyna wymaga dodatkowych akcesoriów montażowych? Szyna jest samowystarczalna w zakresie połączeń elektrycznych. Do jej montażu w rozdzielnicy mogą być wymagane standardowe elementy mocujące (np. wkręty, szyny nośne), których dobór zależy od konstrukcji szafy.
