Szyna łączeniowa 3-fazowa, 65A 2xMS116/MS132/MO132+AUX, PS1-2-1-65 | 1SAM201906R1112 ABB

Alternatywny kod produktu: 1SAM201906R1112

Opis i Kluczowe Cechy

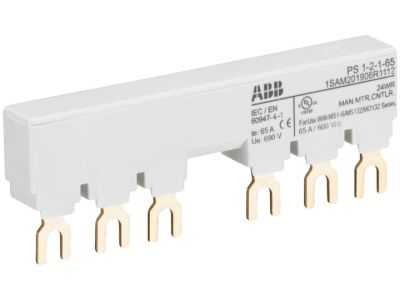

Szyna łączeniowa 3-fazowa PS1-2-1-65 (symbol 1SAM201906R1112) o prądzie znamionowym 65A to rozwiązanie ułatwiające montaż i okablowanie rozruszników silnikowych. Zaprojektowana do współpracy z ręcznymi rozrusznikami silnikowymi serii MS116, MS132 lub MO132 z bocznymi stykami pomocniczymi (AUX). Pozwala na szybkie i bezpieczne podłączenie dwóch rozruszników w jednej instalacji, eliminując konieczność indywidualnego okablowania każdego urządzenia.

• Prąd znamionowy 65A: Zapewnia stabilne i bezpieczne zasilanie dla dwóch podłączonych rozruszników silnikowych o średnim poborze mocy.
• Szybkie podłączenie 2 rozruszników: Zintegrowana konstrukcja szyny umożliwia bezpośrednie mocowanie rozruszników, skracając czas montażu i redukując liczbę połączeń elektrycznych.
• Zgodność z seriami MS116/MS132/MO132+AUX: Uniwersalność szyny pozwala na stosowanie z różnymi modelami rozruszników tej samej klasy, co ułatwia projektowanie instalacji.
• Boczne styki pomocnicze (AUX): Umożliwiają podłączenie dodatkowych obwodów sterowniczych lub sygnalizacyjnych bezpośrednio do szyny, bez konieczności stosowania rozdzielaczy.
• Ekonomiczne rozwiązanie: Redukcja kosztów okablowania i osprzętu dzięki zintegrowanej konstrukcji, eliminującej potrzebę stosowania indywidualnych szyn dla każdego rozrusznika.

Zgodność z Normami

Szyna łączeniowa PS1-2-1-65 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z normami dotyczącymi aparatury łączeniowej i sterowniczej w instalacjach niskiego napięcia.

Zastosowanie

Szyna łączeniowa PS1-2-1-65 znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiego i efektywnego podłączenia rozruszników silnikowych.

• Montaż w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Instalacje sterowania silnikami o średnim poborze mocy (np. napędy wentylatorów, pomp, przenośników).
• Układy automatyzacji przemysłowej, gdzie wymagane jest zwarte i niezawodne okablowanie.
• Modernizacja istniejących instalacji poprzez wymianę indywidualnych szyn na zintegrowane rozwiązanie.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Szynę należy zamocować w odpowiedniej przestrzeni szafy, zapewniając odpowiednie odstępy izolacyjne między sąsiednimi elementami. Rozruszniki należy montować bezpośrednio do szyny, upewniając się, że styki są prawidłowo dociśnięte. Po montażu przeprowadzić kontrolę poprawności połączeń i przeprowadzić testy izolacji. Podczas dokręcania połączeń należy stosować zalecane momenty siłowe zgodnie z dokumentacją techniczną.

FAQ

• Czy szyna jest kompatybilna z innymi modelami rozruszników? Szyna PS1-2-1-65 została zaprojektowana do współpracy z rozrusznikami serii MS116, MS132 lub MO132 wyposażonymi w boczne styki pomocnicze (AUX). Przed montażem należy sprawdzić kompatybilność konkretnego modelu rozrusznika z dostępnymi gniazdami szyny.
• Jakie są zalecane odstępy izolacyjne podczas montażu? Dokładne odstępy nie zostały podane w danych produktu. Zaleca się stosowanie się do ogólnych zasad montażu aparatury elektrycznej w szafach, zapewniających odpowiednią wentylację i chłodzenie.
• Czy szyna wymaga dodatkowych osłon lub zabezpieczeń? Szyna nie posiada wbudowanych osłon, dlatego w przypadku montażu w miejscach narażonych na zanieczyszczenia lub kontakt z osobami postronnymi zaleca się stosowanie odpowiednich osłon lub obudów.
