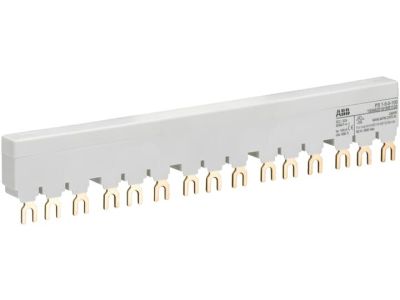

Szyna łączeniowa 3-fazowa, 100A 5xMS116/MS132/MO132, PS1-5-0-100 | 1SAM201916R1105 ABB

Alternatywny kod produktu: 1SAM201916R1105

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa 100A (symbol PS1-5-0-100, indeks 1SAM201916R1105) to rozwiązanie przeznaczone do szybkiego i bezpiecznego podłączania do 5 ręcznych rozruszników silnikowych MS116/MS132/MO132. Zaprojektowana bez bocznych styków pomocniczych, zapewnia ekonomiczne i czyste okablowanie w rozdzielnicach siłowych. Prąd znamionowy 100 A gwarantuje stabilne zasilanie nawet przy wysokich obciążeniach.

• Prąd znamionowy 100 A: Stabilne zasilanie obwodów silnikowych bez ryzyka przegrzania, nawet przy długotrwałym obciążeniu.
• Zaprojektowana dla 5 rozruszników MS116/MS132/MO132: Kompatybilna z popularnymi modelami rozruszników, eliminuje potrzebę indywidualnego okablowania każdego urządzenia.
• Brak bocznych styków pomocniczych: Uproszczona konstrukcja redukuje liczbę elementów montażowych i minimalizuje ryzyko zwarć.
• Szybki montaż: System montażowy 1-2-3 – szyna montowana bezpośrednio na szynie DIN, gotowa do podłączenia rozruszników bez dodatkowych akcesoriów.
• Bezpieczeństwo izolacji: Wytrzymała osłona z tworzywa termoplastycznego chroni przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej, w tym norm IEC 60947-7-1. Posiada deklarację zgodności CE, co gwarantuje bezpieczeństwo eksploatacji w instalacjach elektrycznych.

Zastosowanie

Szyna łączeniowa PS1-5-0-100 znajduje zastosowanie w rozdzielnicach siłowych, szafach sterowniczych maszyn przemysłowych oraz w instalacjach wymagających centralnego zasilania kilku rozruszników silnikowych.

• Podłączenie 5 rozruszników silnikowych MS116/MS132/MO132 w układach napędowych.
• Instalacje w maszynach przemysłowych z centralnym zasilaniem silników.
• Rozdzielnice niskiego napięcia w budynkach użyteczności publicznej i halach produkcyjnych.
• Systemy automatyki i sterowania, gdzie wymagane jest zwarte okablowanie rozruszników.

Wskazówki Montażowe

Montaż szyny należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Rozruszniki należy montować zgodnie z ich dokumentacją techniczną, zachowując właściwe odstępy między urządzeniami. Szyna montowana jest na szynie DIN 35 mm za pomocą standardowych zatrzasków. Po zamontowaniu rozruszników należy dokręcić śruby połączeniowe z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta rozruszników). Przed włączeniem zasilania należy przeprowadzić oględziny pod kątem prawidłowego montażu i izolacji.

FAQ

• Czy szyna jest kompatybilna z rozrusznikami innych producentów? Szyna zaprojektowana jest dla rozruszników MS116/MS132/MO132. Przed użyciem z innymi modelami należy skonsultować się z dokumentacją techniczną lub producentem.
• Jaki jest zalecany moment dokręcania śrub połączeniowych? Moment dokręcania nie został podany w danych produktu. Należy stosować się do zaleceń producenta rozruszników, aby zapewnić niezawodność połączeń.
• Czy szyna może być stosowana w instalacjach 1-fazowych? Konstrukcja szyny jest dedykowana do układów 3-fazowych. Do instalacji 1-fazowych należy stosować odpowiednie szyny dostosowane do tego typu zasilania.
