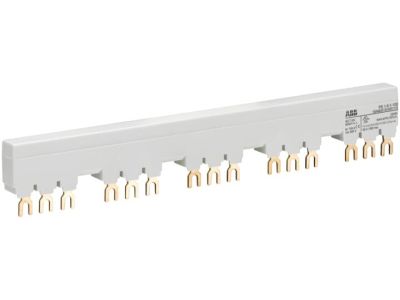

Szyna łączeniowa 3-fazowa, 100A 5xMS116/MS132/MO132+AUX, PS1-5-1-100 | 1SAM201916R1115 ABB

Alternatywny kod produktu: 1SAM201916R1115

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa PS1-5-1-100 (symbol 1SAM201916R1115) to rozwiązanie dedykowane do szybkiego i bezpiecznego połączenia 5 ręcznych rozruszników silnikowych MS116, MS132 lub MO132 z 1 bocznym stykiem pomocniczym. Prąd znamionowy 100 A gwarantuje stabilne zasilanie obwodów mocy. Przeznaczona do instalacji w rozdzielnicach niskiego napięcia, zapewnia oszczędność czasu i miejsca dzięki kompaktowej konstrukcji.

• Prąd znamionowy 100 A: Pewne zasilanie obwodów mocy dla 5 rozruszników silnikowych o znamionowym poborze do 100 A.
• 5 modułów na fazę: Umożliwia równoczesne podłączenie 5 rozruszników MS116/MS132/MO132 z 1 stykiem pomocniczym każdy.
• Szybki montaż: Złącza śrubowe ułatwiają szybkie i pewne podłączenie przewodów – eliminacja skomplikowanego okablowania.
• Kompatybilność z MS116/MS132/MO132: Uniwersalne rozwiązanie dla popularnych typów rozruszników silnikowych w instalacjach przemysłowych i budynkowych.
• Ekonomiczne rozwiązanie: Zastępuje tradycyjne rozgałęzienia kabli, redukując koszty materiałów i czasu montażu.

Zgodność z Normami

Szyna łączeniowa PS1-5-1-100 spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami dotyczącymi aparatury modułowej i szyn zbiorczych w instalacjach niskiego napięcia.

Zastosowanie

Szyna służy do łączenia i zasilania rozruszników silnikowych w instalacjach przemysłowych, budynkowych oraz energetycznych.

• Podłączenie 5 rozruszników silnikowych MS116/MS132/MO132 w szafach rozdzielczych.
• Zasilanie obwodów mocy dla maszyn i urządzeń wymagających równoczesnego sterowania wieloma silnikami.
• Modernizacja istniejących instalacji poprzez uproszczenie okablowania.
• Zastosowanie w układach automatyki przemysłowej i sterowania silnikami.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Szynę mocować w rozdzielnicy za pomocą dedykowanych uchwytów. Przewody podłączać do złącz śrubowych zgodnie z oznaczeniami faz (L1, L2, L3, N, PE). Dokręcić połączenia z zalecanym momentem siły (sprawdzić w dokumentacji technicznej). Zapewnić odpowiednią separację między fazami i odległość od uziemionych części.

FAQ

• Czy szyna jest kompatybilna z innymi typami rozruszników? Przeznaczona jest do łączników MS116, MS132 i MO132 z 1 stykiem pomocniczym. Inne typy mogą wymagać specjalnych adapterów.
• Jakie jest maksymalne obciążenie prądowe szyny? Prąd znamionowy wynosi 100 A – nie należy przekraczać tej wartości, aby uniknąć przegrzania.
• Czy szyna wymaga dodatkowych zabezpieczeń? Tak, zaleca się stosowanie odpowiednich zabezpieczeń obwodów (np. wyłączników nadprądowych) dobranych do obciążenia.
