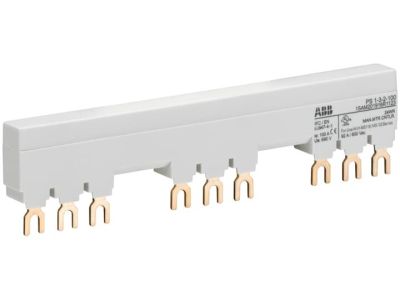

Szyna łączeniowa 3-fazowa, 100A 3xMS116/MS132/MO132+2xAUX, PS1-3-2-100 | 1SAM201916R1123 ABB

Alternatywny kod produktu: 1SAM201916R1123

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa PS1-3-2-100 (symbol 1SAM201916R1123) o prądzie znamionowym 100A to efektywne rozwiązanie do szybkiego i bezpiecznego podłączania trzech ręcznych rozruszników silnikowych serii MS116, MS132 lub MO132. Dzięki dwóm bocznym stykom pomocniczym AUX zapewnia elastyczność w projektowaniu układów sterowania. Konstrukcja szyny umożliwia równomierne rozłożenie prądu i minimalizuje ryzyko zwarć w rozdzielnicy.

• Prąd znamionowy 100A: Umożliwia zasilanie silników o mocy do 75 kW (przy 400V) w standardowych zastosowaniach przemysłowych.
• 3 fazy + 2 styki AUX: Kompatybilna z rozrusznikami MS116/MS132/MO132, dodatkowe styki ułatwiają integrację z układami sterowania i sygnalizacji.
• Szybkie i bezpieczne podłączanie: Zoptymalizowana konstrukcja skraca czas montażu i redukuje ryzyko błędów instalacyjnych w porównaniu z indywidualnym okablowaniem.
• Równomierne rozłożenie prądu: Minimalizuje straty mocy i nagrzewanie się punktów połączeniowych, zwiększając trwałość instalacji.
• Ekonomiczne rozwiązanie: Zastępuje indywidualne przewody fazowe, obniżając koszty materiałowe i czas montażu w rozdzielnicach.

Zgodność z Normami

Szyna PS1-3-2-100 spełnia wymogi norm europejskich dotyczących aparatury łączeniowej i sterowniczej (m.in. PN-EN 60947-7-1). Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC 61439.

Zastosowanie

Szyna łączeniowa PS1-3-2-100 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych i układach napędowych, gdzie wymagane jest szybkie i niezawodne podłączenie wielu odbiorników.

• Podłączanie ręcznych rozruszników silnikowych MS116/MS132/MO132 w układach napędowych maszyn przemysłowych.
• Sterowanie układami trójfazowymi w instalacjach HVAC, pompach i wentylatorach.
• Budowa rozdzielnic zasilających silniki o mocy do 75 kW (przy 400V AC).
• Układy automatyki i sterowania z dodatkowymi stykami pomocniczymi AUX.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Szynę należy zamocować w rozdzielnicy za pomocą dedykowanych uchwytów, zachowując odstępy izolacyjne zgodne z dokumentacją techniczną. Przewody fazowe powinny być podłączone do szyny z odpowiednim momentem dokręcania (zalecane 2,5-3,0 Nm). Styki pomocnicze AUX służą do podłączenia obwodów sterowania – należy zapewnić odpowiednią izolację i zabezpieczenie przed zwarciem. Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy szyna PS1-3-2-100 współpracuje z innymi rozrusznikami niż MS116/MS132/MO132? Szyna jest zaprojektowana do współpracy z rozrusznikami serii MS116, MS132 i MO132. Dla innych typów rozruszników należy sprawdzić kompatybilność mechaniczną i elektryczną.
• Jaki jest maksymalny prąd zwarciowy szyny? Dane producenta nie określają maksymalnego prądu zwarciowego. Zaleca się stosowanie szyny w układach zabezpieczonych wyłącznikami o odpowiedniej zdolności wyłączalnej.
• Czy szyna wymaga dodatkowych zabezpieczeń? Szyna 100A powinna być zabezpieczona w obwodzie zasilającym zgodnie z wymaganiami normy PN-EN 60947-7-1, np. przez wyłącznik nadprądowy o prądzie znamionowym nieprzekraczającym 100A.
