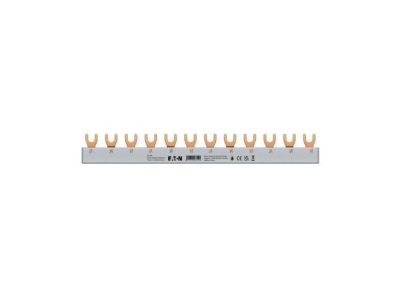

Szyna łączeniowa 3-faz. 12MU EVGK-3PHAS/12MODUL | EP-501069 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa EATON EVGK-3PHAS/12MODUL to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych rozdzielnicach niskiego napięcia. Produkt o długości 12 modułów (12MU) umożliwia szybkie i bezpieczne mostkowanie aparatury modułowej, takiej jak wyłączniki nadprądowe (MCB) oraz wyłączniki różnicowoprądowe (RCCB). Wykorzystanie materiału izolacyjnego PC-ABS w połączeniu z ochroną PP Touch gwarantuje najwyższy poziom bezpieczeństwa użytkowania oraz odporność na przebicia elektryczne, osiągając imponującą wytrzymałość dielektryczną na poziomie 36 kV/mm.

• Konstrukcja modułowa: Szyna o szerokości 12 jednostek modułowych, z możliwością precyzyjnego przycinania na wymaganą długość, co pozwala na elastyczne dopasowanie do konfiguracji aparatury.
• Bezpieczeństwo materiałowe: Wykonana z tworzywa bezhalogenowego zgodnie z normą DIN-EN 60754-1, co minimalizuje emisję toksycznych gazów w przypadku pożaru.
• Ochrona przed dotykiem: Fabrycznie zamontowane kapturki uszczelniające zapewniają ochronę przed przypadkowym kontaktem z częściami pod napięciem.
• Estetyka i trwałość: Obudowa w kolorze RAL 7035 (jasnoszary) charakteryzuje się wysoką odpornością mechaniczną i klasyfikacją ogniową V2.

Zgodność z Normami

Produkt został poddany rygorystycznym testom laboratoryjnym i posiada certyfikację VDE, co potwierdza jego niezawodność w wymagających aplikacjach przemysłowych i budowlanych. Szyna spełnia wymagania najnowszych norm bezpieczeństwa:

• DIN EN 61439-1:2021-10: Norma dotycząca rozdzielnic i sterownic niskonapięciowych.
• DIN EN 61439-6:2013-06: Specyficzne wymagania dla systemów szynowych.
• III Kategoria Przepięcia: Gwarantuje bezpieczną pracę w instalacjach o wysokich wymaganiach w zakresie odporności na udary napięciowe.
• Klasyfikacja ogniowa V2: Zapewnia samogaśnięcie materiału w określonym czasie, podnosząc standard ochrony przeciwpożarowej obiektu.

Zastosowanie

Szyna zbiorcza EATON EVGK-3PHAS/12MODUL jest dedykowana do profesjonalnych systemów rozdziału energii. Znajduje zastosowanie w:

• Rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym.
• Szafach sterowniczych w automatyce przemysłowej, gdzie wymagana jest wysoka gęstość upakowania aparatury.
• Instalacjach wymagających wysokiej niezawodności i zgodności z normami bezhalogenowymi (np. budynki użyteczności publicznej, szpitale, centra danych).
• Łączeniu wyłączników miniaturowych oraz łączników prądu różnicowego w układach trójfazowych.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę systemu, należy przestrzegać poniższych zaleceń montażowych:

• Przycinanie: W przypadku skracania szyny, należy dokładnie oczyścić krawędzie cięcia z opiłków miedzi, aby uniknąć zwarć międzyfazowych.
• Zakończenia: Po przycięciu szyny konieczne jest zastosowanie dedykowanych kapturków końcowych (uszczelniających), aby zachować odpowiedni stopień ochrony IP i izolacji.
• Moment dokręcania: Zaciski aparatury modułowej należy dokręcać zgodnie z momentem obrotowym zalecanym przez producenta wyłączników (zazwyczaj wyrażonym w Nm), co zapobiega przegrzewaniu się punktów styku.
• Pozycjonowanie: Upewnij się, że zęby szyny są prawidłowo osadzone w zaciskach windowych lub klatkowych aparatów przed ich dokręceniem.

FAQ

1. Czy szynę można skracać samodzielnie?
Tak, konstrukcja szyny pozwala na jej przycinanie na dowolną długość. Należy jednak pamiętać o ponownym założeniu kapturków ochronnych na końcach szyny.

2. Co oznacza, że szyna jest bezhalogenowa?
Oznacza to, że materiał izolacyjny nie zawiera chloru, bromu ani fluoru. W trakcie pożaru materiał ten nie wydziela korozyjnych gazów ani gęstego dymu, co jest kluczowe dla bezpieczeństwa ludzi i urządzeń elektronicznych.

3. Czy kapturki uszczelniające są w zestawie?
Tak, produkt posiada fabrycznie zamontowane kapturki, jednak w razie potrzeby można je również zamówić jako osobne akcesorium serwisowe.

4. Jaka jest wytrzymałość izolacji tej szyny?
Szyna charakteryzuje się bardzo wysoką siłą rażenia (wytrzymałością dielektryczną) wynoszącą 36 kV/mm, co zapewnia bezpieczeństwo nawet w trudnych warunkach eksploatacyjnych.
