Szyna łączeniowa 3-faz., 10mm2, 63A, 12 modułów | 103810 Noark

Opis i Kluczowe Cechy

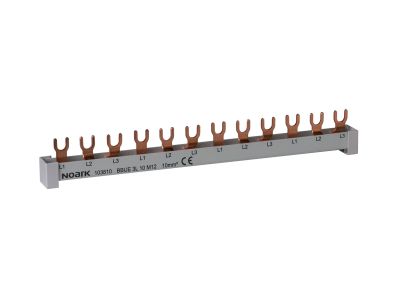

Szyna łączeniowa 3-fazowa marki NOARK o numerze katalogowym 103810 to profesjonalny komponent przeznaczony do efektywnego i bezpiecznego mostkowania aparatury modułowej. Przekrój znamionowy szyny wynoszący 10 mm² gwarantuje optymalną przewodność elektryczną oraz minimalizację strat energii, co jest kluczowe w nowoczesnych instalacjach rozdzielczych. Urządzenie zostało zaprojektowane do pracy z prądem znamionowym o natężeniu do 63A, co pozwala na stabilną obsługę obciążeń w standardowych układach zasilających. Długość wynosząca 12 modułów umożliwia szybkie połączenie szeregu aparatów, takich jak wyłączniki nadprądowe czy różnicowoprądowe, bez konieczności stosowania czasochłonnych mostków kablowych.

• Konstrukcja 3-fazowa: Umożliwia przejrzyste i uporządkowane zasilanie odbiorników trójfazowych.
• Wysoka obciążalność: Prąd znamionowy 63A pozwala na szerokie spektrum zastosowań w budownictwie mieszkaniowym i komercyjnym.
• Kompaktowy rozmiar: Długość 12 modułów idealnie pasuje do standardowych rozdzielnic jednorzędowych.
• Trwałość materiałowa: Wykonanie z wysokiej jakości miedzi zapewnia doskonałe parametry stykowe i odporność na utlenianie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania bezpieczeństwa, co potwierdza jej przydatność do profesjonalnego montażu w rozdzielnicach niskiego napięcia. Izolacja szyny wykonana jest z materiałów samogasnących i odpornych na wysokie temperatury, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Szyna łączeniowa NOARK znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych. Jest niezastąpiona wszędzie tam, gdzie liczy się estetyka wykonania, oszczędność miejsca oraz pewność połączenia elektrycznego. Idealnie sprawdza się w:

• Rozdzielnicach domowych do łączenia zabezpieczeń obwodów gniazd i oświetlenia.
• Tablicach sterowniczych w automatyce budynkowej.
• Modernizacjach istniejących instalacji, gdzie wymagana jest wymiana starych mostków na certyfikowane rozwiązania szynowe.

Wskazówki Montażowe

Podczas montażu szyny łączeniowej należy zwrócić szczególną uwagę na odpowiednie osadzenie widełek lub bolców w zaciskach aparatury modułowej. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie z dokumentacją techniczną aparatów, z którymi szyna współpracuje (zazwyczaj w przedziale 2-3,5 Nm dla aparatury 63A). Przed podaniem napięcia należy upewnić się, że szyna jest docięta na odpowiednią długość, a jej końce są zabezpieczone dedykowanymi zaślepkami końcowymi, aby zachować wymagany stopień ochrony i zapobiec przypadkowemu dotykowi części pod napięciem.

FAQ

• Czy szynę można docinać na mniejszą liczbę modułów? Tak, szyna o długości 12 modułów może być skracana do wymaganej długości, jednak po docięciu należy bezwzględnie założyć izolacyjne zaślepki końcowe.
• Jaki jest maksymalny prąd pracy tej szyny? Szyna została zaprojektowana do pracy ciągłej przy prądzie znamionowym nieprzekraczającym 63A.
• Czy szyna pasuje do aparatury innych producentów? Szyna NOARK jest wykonana w standardzie modułowym, co oznacza kompatybilność z większością aparatury montowanej na szynie DIN, o ile rozstaw zacisków jest zgodny ze standardem 18mm na moduł.
