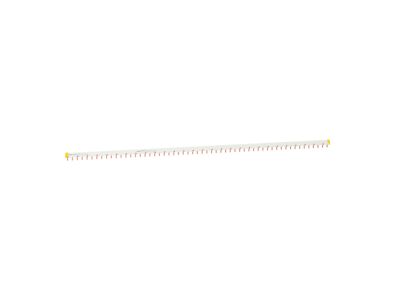

Szyna łączeniowa ( sztyftowa ) 2P 57 modułów 100A, Acti9 | A9XPH257 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa z serii Acti 9 o numerze katalogowym A9XPH257 to profesjonalne rozwiązanie dedykowane do efektywnego rozdziału energii w nowoczesnych rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konfiguracją dwubiegunową (2P), co umożliwia jednoczesne zasilanie aparatury modułowej wymagającej dwóch faz lub fazy i przewodu neutralnego. Dzięki imponującej długości wynoszącej 57 modułów (18 mm każdy), szyna pozwala na obsłużenie rozbudowanych zestawów aparatury w obrębie jednego rzędu rozdzielnicy.

• Wysoka obciążalność prądowa: Prąd znamionowy wynoszący 100A przy temperaturze otoczenia 40°C gwarantuje stabilną pracę nawet przy dużym obciążeniu instalacji.
• Estetyka i porządek: Zastosowanie szyny eliminuje konieczność tworzenia skomplikowanych mostków z przewodów, co znacząco poprawia przejrzystość układu i ułatwia późniejszą diagnostykę.
• Bezpieczeństwo styków: Precyzyjnie wykonane zęby szyny zapewniają optymalną powierzchnię styku z zaciskami aparatów, co minimalizuje rezystancję przejścia i ryzyko przegrzewania się połączeń.
• Możliwość docięcia: Konstrukcja szyny pozwala na jej skrócenie do wymaganej długości, co czyni ją niezwykle uniwersalnym elementem montażowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-2, co potwierdza jej odporność na prądy zwarciowe oraz wytrzymałość dielektryczną. Materiały izolacyjne użyte do produkcji obudowy szyny są samogasnące i odporne na wysokie temperatury, co podnosi ogólny poziom bezpieczeństwa pożarowego rozdzielnicy.

Zastosowanie

Szyna łączeniowa Acti 9 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do łączenia wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych z serii Acti 9 i kompatybilnych. Dzięki wysokiemu prądowi znamionowemu 100A, może być stosowana jako główny element rozdzielczy w tablicach piętrowych oraz głównych rozdzielnicach obiektowych, gdzie wymagana jest niezawodność i trwałość połączeń.

Wskazówki Montażowe

Podczas montażu szyny A9XPH257 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Moment dokręcania: Należy zawsze stosować się do momentu dokręcania zalecanego przez producenta aparatury modułowej, do której podłączana jest szyna, aby zapewnić trwały styk elektryczny.
• Izolacja końców: W przypadku docięcia szyny na wymiar, konieczne jest zastosowanie dedykowanych osłon końcowych (zaślepek), aby zachować odpowiedni stopień ochrony i zapobiec przypadkowemu dotykowi części pod napięciem.
• Pozycjonowanie: Szynę należy umieścić w zaciskach windowych lub dedykowanych gniazdach szynowych aparatów przed ich ostatecznym dokręceniem.
• Wentylacja: Przy projektowaniu rozdzielnicy z wykorzystaniem pełnego obciążenia 100A, należy uwzględnić odpowiednią cyrkulację powietrza wewnątrz obudowy.

FAQ

Czy szynę można docinać?
Tak, szyna 57-modułowa jest przeznaczona do docięcia na dowolną długość odpowiadającą liczbie zainstalowanych aparatów. Po docięciu należy bezwzględnie założyć izolacyjne końcówki boczne.

Z jakimi seriami aparatury jest kompatybilna ta szyna?
Szyna jest w pełni zoptymalizowana pod kątem serii Acti 9 od Schneider Electric, jednak jej standardowy rozstaw zębów pozwala na współpracę z większością aparatury modułowej o szerokości modułu 18 mm.

Jaki jest stopień ochrony tej szyny?
Szyna posiada izolację zapewniającą ochronę przed dotykiem bezpośrednim, jednak ostateczny stopień ochrony IP zależy od poprawnego montażu w rozdzielnicy i zastosowania akcesoriów wykańczających.
