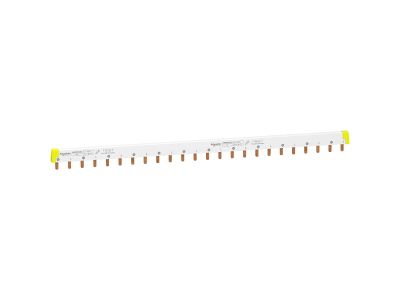

Szyna łączeniowa ( sztyftowa ) 2P 24 moduły 100A, Acti9 | A9XPH224 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa Acti 9 o numerze katalogowym A9XPH224 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt ten charakteryzuje się konfiguracją dwubiegunową (2P) i pozwala na zasilenie do 24 modułów o szerokości 18 mm każdy. Dzięki prądowi znamionowemu wynoszącemu 100 A, szyna umożliwia stabilne i bezpieczne przesyłanie energii elektrycznej w rozdzielnicach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.

Zastosowanie szyny grzebieniowej eliminuje konieczność tworzenia skomplikowanych mostków kablowych wykonanych z przewodów giętkich, co znacząco podnosi estetykę instalacji oraz przejrzystość układu. Solidna izolacja zewnętrzna gwarantuje wysoki poziom bezpieczeństwa eksploatacji, a precyzyjnie wykonane miedziane styki zapewniają niską rezystancję przejścia, co przekłada się na mniejsze straty mocy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa w sektorze elektroenergetycznym. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-2, co potwierdza jej przydatność do pracy w profesjonalnych rozdzielnicach niskiego napięcia. Posiada również certyfikację CE, co gwarantuje zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Szyna łączeniowa A9XPH224 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest dedykowana do współpracy z aparaturą modułową z serii Acti 9, taką jak wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCCB) oraz ograniczniki przepięć. Dzięki długości 24 modułów, idealnie sprawdza się w rozdzielnicach wielorzędowych, gdzie wymagana jest wysoka gęstość upakowania aparatów przy zachowaniu pełnej przejrzystości połączeń.

Wskazówki Montażowe

• Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest odłączone, a parametry prądowe szyny są zgodne z zabezpieczeniem głównym.
• Szynę należy dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych na końcach (zaleca się stosowanie dedykowanych osłon końcowych).
• Podczas dokręcania zacisków aparatury modułowej należy stosować odpowiedni moment dokręcania określony przez producenta aparatów, aby zapewnić trwały styk elektryczny i uniknąć uszkodzenia szyny.
• Zaleca się regularną kontrolę termowizyjną połączeń w celu wczesnego wykrycia ewentualnych poluzowań zacisków wynikających z cykli obciążenia.

FAQ

• Czy szynę można skracać? Tak, szyna jest przystosowana do cięcia na wymaganą długość, jednak po tej operacji należy bezwzględnie założyć dedykowane zaślepki końcowe, aby utrzymać odpowiedni stopień ochrony i izolacji.
• Jaki jest maksymalny prąd pracy tej szyny? Prąd znamionowy ciągły wynosi 100 A przy temperaturze otoczenia zgodnej ze specyfikacją techniczną Schneider Electric.
• Czy szyna pasuje do aparatów innych producentów? Choć szyna jest optymalizowana pod system Acti 9, jej standardowy rozstaw pinów pozwala na współpracę z większością aparatury modułowej zgodnej ze standardem DIN, o ile ich zaciski są kompatybilne z szynami grzebieniowymi.
