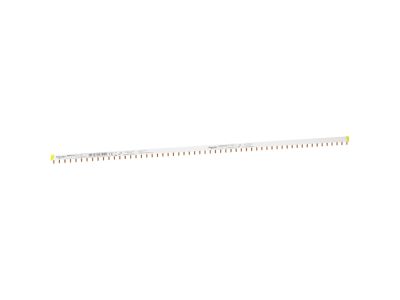

Szyna łączeniowa ( sztyftowa ) 1P 57 modułów 100A, Acti9 | A9XPH157 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa z serii Acti 9 o numerze katalogowym A9XPH157 to profesjonalne rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji pracy wewnątrz rozdzielnic niskiego napięcia. Produkt ten charakteryzuje się konfiguracją jednobiegunową (1P) i pozwala na zasilenie do 57 modułów o szerokości 18 mm każdy. Prąd znamionowy wynoszący 100 A przy temperaturze otoczenia 40°C gwarantuje wysoką wydajność prądową, co pozwala na stabilne i bezpieczne przesyłanie energii do aparatury modułowej bez ryzyka przegrzania styków.

Zastosowanie szyny łączeniowej eliminuje konieczność tworzenia skomplikowanych mostków kablowych, co znacząco podnosi estetykę instalacji oraz przejrzystość układu. Dzięki sztywnej konstrukcji i precyzyjnie rozmieszczonym zębom, montażysta zyskuje pewność połączenia elektrycznego oraz mechaniczną stabilność osprzętu. Izolacja wykonana z wysokiej jakości tworzywa samogasnącego zapewnia bezpieczeństwo użytkowania i odporność na przebicia elektryczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji przemysłowych i domowych. Szyna spełnia wymagania normy IEC 60947-7-1, co potwierdza jej zdolność do pracy w trudnych warunkach elektroenergetycznych. Dodatkowo, zgodność z dyrektywą RoHS oraz certyfikacja znakiem CE świadczą o braku substancji szkodliwych i dopuszczeniu do obrotu na wymagającym rynku europejskim. Stopień zanieczyszczenia 3 oraz odporność na prądy pełzające sprawiają, że jest to komponent dedykowany do profesjonalnych systemów rozdziału energii.

Zastosowanie

Szyna łączeniowa Acti 9 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem do łączenia wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych z serii Acti 9 i iK60. Dzięki długości 57 modułów, szyna może być dowolnie przycinana, co pozwala na jej dopasowanie do mniejszych rozdzielnic, zachowując przy tym pełną funkcjonalność i bezpieczeństwo po zastosowaniu odpowiednich końcówek izolacyjnych.

Wskazówki Montażowe

• Przycinanie: Szynę można dociąć do wymaganej długości. Po cięciu należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane osłony końcowe (zaślepki), aby zachować odpowiedni stopień ochrony i odstępy izolacyjne.
• Moment dokręcania: Podczas montażu w zaciskach aparatury należy przestrzegać momentu dokręcania zalecanego przez producenta aparatów (zazwyczaj od 2 do 3,5 Nm), aby uniknąć poluzowania styków pod wpływem drgań lub zmian temperatury.
• Pozycjonowanie: Szynę należy umieścić w dedykowanych gniazdach zacisków (tylnych lub przednich, zależnie od typu aparatu), dbając o to, aby zęby szyny były w pełni wsunięte w zacisk przed dokręceniem śruby.

FAQ

• Czy szynę A9XPH157 można stosować z aparatami innych producentów? Choć szyna jest zoptymalizowana pod system Acti 9 Schneider Electric, jej standardowy rozstaw zębów (18 mm) pozwala na współpracę z większością aparatury modułowej zgodnej z normą DIN, jednak zawsze zaleca się weryfikację głębokości zacisków.
• Jaki jest maksymalny prąd roboczy tej szyny? Prąd znamionowy wynosi 100 A, co pozwala na zasilanie rozbudowanych sekcji odbiorczych w rozdzielnicach głównych i oddziałowych.
• Czy produkt wymaga dodatkowej izolacji po docięciu? Tak, po każdym docięciu szyny należy zastosować oryginalne nakładki końcowe Schneider Electric, aby zapobiec przypadkowemu dotykowi części pod napięciem.
