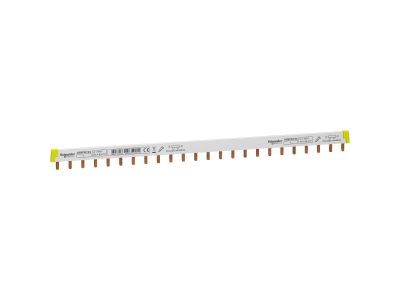

Szyna łączeniowa ( sztyftowa ) 1P 24 moduły 100A, Acti9 | A9XPH124 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa z serii Acti 9 o numerze katalogowym A9XPH124 to profesjonalne rozwiązanie dedykowane do efektywnego rozdziału energii w nowoczesnych rozdzielnicach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym aż 100 A, co pozwala na bezpieczną obsługę obciążeń w wymagających instalacjach przemysłowych i komercyjnych. Szyna posiada 24 moduły o szerokości 18 mm każdy, co umożliwia zasilenie szerokiego szeregu aparatury modułowej przy zachowaniu minimalnej przestrzeni montażowej.

• Wysoka obciążalność: Prąd znamionowy 100 A gwarantuje stabilną pracę nawet przy pełnym obciążeniu zestawu aparatów.
• Estetyka i porządek: Zastosowanie szyny eliminuje konieczność tworzenia skomplikowanych mostków z przewodów, co znacząco poprawia przejrzystość instalacji.
• Bezpieczeństwo: Izolowana konstrukcja minimalizuje ryzyko przypadkowego dotyku części pod napięciem.
• Kompatybilność: Produkt w pełni zoptymalizowany pod kątem współpracy z osprzętem Schneider Electric z serii Acti 9.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-2, co potwierdza jej przydatność do profesjonalnych zastosowań w rozdzielnicach i sterownicach. Materiały użyte do produkcji są odporne na wysokie temperatury oraz posiadają właściwości samogasnące, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego w obiektach budowlanych.

Zastosowanie

Szyna łączeniowa A9XPH124 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w sektorze przemysłowym. Jest idealnym wyborem do zasilania wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na szynie DIN. Dzięki długości 24 modułów, inżynierowie i prefabrykatorzy mogą w łatwy sposób konfigurować rozbudowane rzędy aparatury, redukując czas potrzebny na okablowanie i minimalizując ryzyko błędów montażowych.

Wskazówki Montażowe

Podczas montażu szyny łączeniowej należy zwrócić szczególną uwagę na odpowiednie osadzenie zębów szyny w zaciskach aparatów. Zaleca się stosowanie dedykowanych osłon końcowych (zaślepek), aby zapewnić pełną izolację na końcach szyny po jej ewentualnym docięciu na wymaganą długość. Należy przestrzegać momentów dokręcania śrub zaciskowych określonych przez producenta aparatury modułowej, aby uniknąć przegrzewania się styków. Szyna powinna być montowana w sposób uniemożliwiający jej przesuwanie się wzdłuż rzędu aparatów.

FAQ

• Czy szynę można docinać? Tak, szyna 24-modułowa może być docięta do wymaganej długości, jednak po tej operacji konieczne jest zastosowanie odpowiednich izolacyjnych osłon końcowych.
• Jaki jest maksymalny prąd pracy tej szyny? Szyna została zaprojektowana do pracy z prądem znamionowym nieprzekraczającym 100 A.
• Czy szyna pasuje do aparatów innych producentów? Choć szyna jest dedykowana do serii Acti 9, jej standardowy rozstaw zębów pozwala na współpracę z większością aparatury modułowej o szerokości modułu 18 mm, jednak pełną kompatybilność gwarantuje system Schneider Electric.
