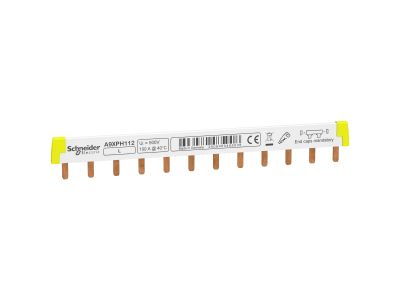

Szyna łączeniowa ( sztyftowa ) 1P 12 modułów 100A, Acti9 | A9XPH112 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa z serii Acti 9 od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do efektywnego rozdzielania zasilania w nowoczesnych rozdzielnicach niskiego napięcia. Produkt o numerze katalogowym A9XPH112 charakteryzuje się konstrukcją jednobiegunową (1P) i pozwala na obsłużenie do 12 modułów o szerokości 18 mm każdy. Dzięki prądowi znamionowemu wynoszącemu aż 100A, szyna ta stanowi solidny fundament dla systemów o wysokim obciążeniu, gwarantując stabilność termiczną i mechaniczną połączeń.

• Wysoka obciążalność: Prąd znamionowy 100A umożliwia bezpieczne zasilanie rozbudowanych rzędów aparatury modułowej.
• Estetyka i porządek: Zastosowanie szyny eliminuje konieczność tworzenia skomplikowanych mostków z przewodów, co znacząco zwiększa przejrzystość instalacji.
• Kompaktowa budowa: Długość dostosowana do 12 modułów pozwala na optymalne wykorzystanie przestrzeni w standardowych obudowach.
• Bezpieczeństwo: Izolowana obudowa chroni przed przypadkowym dotykiem części pod napięciem, podnosząc standardy BHP podczas eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla certyfikacji całych rozdzielnic. Szyna spełnia wymagania normy IEC 60947-7-1 oraz IEC 61439-2, co potwierdza jej przydatność do pracy w wymagających warunkach przemysłowych i komercyjnych. Materiały użyte do produkcji są odporne na wysokie temperatury oraz posiadają właściwości samogasnące, co jest standardem w profesjonalnej aparaturze Schneider Electric.

Zastosowanie

Szyna łączeniowa A9XPH112 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w prefabrykacji szaf sterowniczych. Jest idealnym rozwiązaniem do łączenia wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych z serii Acti 9. Dzięki swojej uniwersalności, pozwala na szybkie tworzenie sekcji zasilających w rozdzielnicach głównych i piętrowych, gdzie liczy się niezawodność i minimalizacja spadków napięcia na połączeniach.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien odbywać się zgodnie z najlepszymi praktykami elektroinstalatorskimi:

• Przygotowanie: Przed montażem należy upewnić się, że wszystkie aparaty są prawidłowo osadzone na szynie DIN.
• Wprowadzenie zębów: Zęby szyny należy precyzyjnie umieścić w zaciskach windowych aparatury, dbając o to, aby nie uszkodzić izolacji.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, zgodnie ze specyfikacją aparatów (zazwyczaj od 2 Nm do 3,5 Nm), aby uniknąć zjawiska luzowania się styków pod wpływem drgań i zmian temperatury.
• Zakończenie: W przypadku przycinania szyny na krótsze odcinki, należy bezwzględnie zastosować dedykowane osłony końcowe (zaślepki), aby zachować odpowiedni stopień ochrony i izolacji.

FAQ

• Czy szynę można docinać na mniejszą liczbę modułów? Tak, konstrukcja szyny pozwala na jej docięcie do wymaganej długości, jednak po tej operacji należy założyć odpowiednie końcówki izolacyjne.
• Jaki jest maksymalny prąd pracy tej szyny? Szyna jest zaprojektowana do pracy z prądem znamionowym do 100A przy temperaturze otoczenia zgodnej ze specyfikacją techniczną.
• Czy szyna pasuje do aparatury innych producentów? Choć szyna jest zoptymalizowana pod serię Acti 9 Schneider Electric, jej rozstaw zębów jest zgodny ze standardem modułowym 18 mm, co często pozwala na współpracę z osprzętem innych marek, o ile ich zaciski są kompatybilne z szynami grzebieniowymi.
