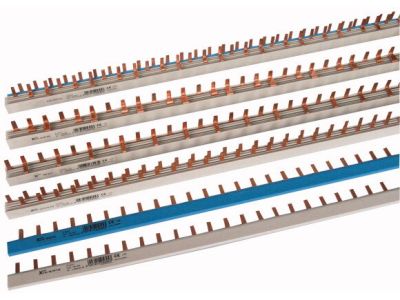

Szyna łączeniowa 16mm2, Z-SV-16/1P-1TE/F | 269523 Eaton

Alternatywny kod produktu: Z-SV-16/1P-1TE/F

Opis i Kluczowe Cechy

Szyna łączeniowa Z-SV-16/1P-1TE/F o przekroju 16 mm² przeznaczona jest do łączenia biegunów aparatury modułowej w rozdzielnicach elektrycznych. Symbol 269523 oznacza wersję jednobiegunową (1P) o szerokości jednego modułu (1TE), co ułatwia szybki i czytelny montaż w standardowych szafach sterowniczych. Dzięki przekrojowi 16 mm² szyna zapewnia niską rezystancję połączeń i skuteczne przewodzenie prądu roboczego.

• Przekrój 16 mm²: gwarantuje niską rezystancję i pewne połączenie elektryczne w obwodach o znacznym obciążeniu, minimalizując straty mocy i spadki napięcia.
• Wersja 1P (biegun pojedynczy): dedykowana do łączenia jednego bieguna (fazy L lub przewodu neutralnego N) w systemach jednofazowych lub jako szyna neutralna w układach trójfazowych.
• Szerokość 1 modułu (1TE / 17,5 mm): umożliwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.
• Materiał zapewniający przewodność: wykonana z materiału o wysokiej przewodności elektrycznej (miedź lub stop miedzi – dane producenta nie precyzują, ale typowa szyna łączeniowa o przekroju 16 mm² wykonana jest z miedzi), co zapewnia niską rezystancję przejścia.
• Oznakowanie: czytelny symbol Z-SV-16/1P-1TE/F ułatwia identyfikację w dokumentacji i na magazynie.

Zgodność z Normami

Szyna łączeniowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. Przeznaczona do montażu w rozdzielnicach spełniających wymogi norm serii PN-EN 61439.

Zastosowanie

Szyna łączeniowa Z-SV-16/1P-1TE/F znajduje zastosowanie w rozdzielnicach modułowych, gdzie wymagane jest pewne i niskoomowe połączenie biegunów aparatury. Jest stosowana w instalacjach mieszkaniowych, biurowych i przemysłowych w obrębie szaf sterowniczych i rozdzielczych.

• Łączenie fazy (L) w rozdzielnicach jednofazowych i trójfazowych – w torze głównym zabezpieczeń nadprądowych i różnicowoprądowych.
• Szyna neutralna (N) w rozdzielnicach z rozdzielonym przewodem neutralnym – wymagana w instalacjach zgodnych z normą PN-HD 60364.
• Redukcja liczby połączeń przewodowych – zastępuje mostkowanie przewodami między poszczególnymi wyłącznikami, poprawiając przejrzystość i niezawodność szafy.
• Automatyka budynkowa i przemysłowa – łączenie styczników, przekaźników i sterowników w szafach sterowniczych.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po upewnieniu się, że obwód jest odłączony od napięcia i zabezpieczony przed przypadkowym załączeniem. Szynę należy zamontować na szynie montażowej TH35 (DIN) w rozdzielnicy. Przy dociskaniu aparatów modułowych należy zachować siłę zgodną z dokumentacją producenta – zazwyczaj moment dokręcania śrub nie przekracza 2 Nm, jednak szczegółowe wartości należy sprawdzić w instrukcji aparatów. Przekrój przewodów przyłączanych do zacisków bocznych szyny (jeśli występują) musi być dobrany do spodziewanego prądu obciążenia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania.

FAQ

• Czy szyna ma fabryczne izolatory? W oznaczeniu Z-SV-16/1P-1TE/F brak jest informacji o osłonach izolacyjnych. W standardowych zestawach szyn na jeden moduł izolacja jest zintegrowana z korpusem – zalecamy sprawdzenie w karcie katalogowej producenta. W razie potrzeby można zastosować dodatkowe osłony krawędzi szyny.
• Jaki stopień ochrony ma szyna po zamontowaniu? Stopień ochrony całej rozdzielnicy zależy od obudowy. Sama szyna łączeniowa nie ma określonego stopnia IP – w typowej rozdzielnicy z wyposażeniem modułowym uzyskuje się IP20 dla wnętrza szafy. Należy przestrzegać zaleceń producenta rozdzielnicy.
• Czy szyna nadaje się do pracy ciągłej z prądem 63 A? Przekrój 16 mm² w standardowych warunkach (temperatura otoczenia 30°C, ułożenie w szafie) umożliwia długotrwałe przewodzenie prądu rzędu kilkudziesięciu amperów – dokładna obciążalność zależy od temperatury wewnątrz szafy i liczby sąsiednich obwodów. W celu dobrania bezpiecznego obciążenia należy skorzystać z tabel obciążalności dla szyn miedzianych lub z danych producenta. W razie wątpliwości zalecamy zastosowanie szyny o większym przekroju lub indywidualne obliczenia.
