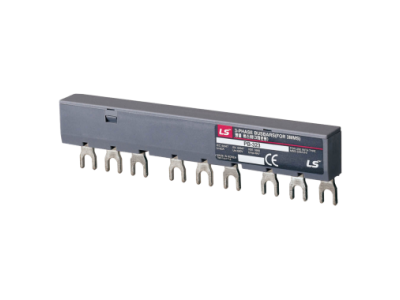

Szyna łącząca do 3 wyłączników silnikowych LS Electric serii MMS, typ 32 | MMS-PB-323 Aniro

Opis i Kluczowe Cechy

Szyna łącząca typ 32 przeznaczona do współpracy z wyłącznikami silnikowymi serii MMS firmy LS Electric. Umożliwia równoczesne łączenie biegunów trzech sąsiadujących wyłączników, upraszczając montaż i zapewniając pewne połączenie elektryczne. Wykonana z miedzi elektrolitycznej, charakteryzuje się wysoką przewodnością i odpornością na korozję.

• Przeznaczona do 3 wyłączników: Umożliwia szybkie i estetyczne łączenie biegunów w rozdzielnicach i szafach sterowniczych.
• Materiał miedź elektrolityczna: Zapewnia niską rezystancję przejścia i wysoką trwałość połączenia elektrycznego.
• Uproszczony montaż: Precyzyjne wyprofilowanie współpracuje z szyną nośną wyłączników serii MMS, eliminując konieczność indywidualnego okablowania.
• Stabilne połączenie: Zapewnia równomierny docisk do styków, redukując ryzyko luzowania się połączeń w trakcie eksploatacji.
• Współpraca z serią MMS: Zoptymalizowana geometria dla wyłączników LS Electric serii MMS, gwarantująca pełną kompatybilność.

Zgodność z Normami

Szyna łącząca typ 32 spełnia wymagania normy PN-EN 60947-1 dotyczącej aparatury łączeniowej i sterowniczej niskonapięciowej. Produkt posiada deklarację zgodności CE.

Zastosowanie

Szyna łącząca typ 32 znajduje zastosowanie w instalacjach elektroenergetycznych, gdzie wymagane jest równoczesne łączenie biegunów kilku wyłączników silnikowych.

• Rozdzielnice przemysłowe i maszynowe – do grupowania i łączenia wyłączników silnikowych serii MMS.
• Szafy sterownicze – zapewnia czystą i uporządkowaną strukturę połączeń elektrycznych.
• Instalacje zasilające silniki – uproszczone okablowanie obwodów zabezpieczających.
• Modernizacje i rozbudowy instalacji – szybkie połączenie nowych wyłączników z istniejącą szyną zbiorczą.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Szynę należy zamontować na szynie nośnej wyłączników serii MMS, dociskając ją do powierzchni montażowej z odpowiednim momentem (zgodnie z dokumentacją producenta). Upewnić się, że wszystkie styki szyny są prawidłowo dociśnięte do biegunów wyłączników. Po montażu sprawdzić ciągłość połączeń omomierzem.

FAQ

• Czy szyna współpracuje z innymi seriami wyłączników niż MMS? Szyna typ 32 jest dedykowana wyłącznie do współpracy z wyłącznikami silnikowymi serii MMS firmy LS Electric. Inne serie mogą wymagać odpowiednich adapterów lub szyn o innych wymiarach.
• Jaki jest maksymalny prąd obciążenia szyny? Maksymalny prąd nie został określony w dostępnych danych. Sprawdź dokumentację techniczną wyłączników MMS lub kartę katalogową szyny, aby określić dopuszczalne obciążenie.
• Czy szyna wymaga dodatkowego zabezpieczenia? Szyna łącząca typ 32 nie stanowi samodzielnego zabezpieczenia. Należy ją stosować zgodnie z projektem instalacji elektrycznej, uwzględniając odpowiednie zabezpieczenia zwarciowe i przeciążeniowe w obwodzie.
