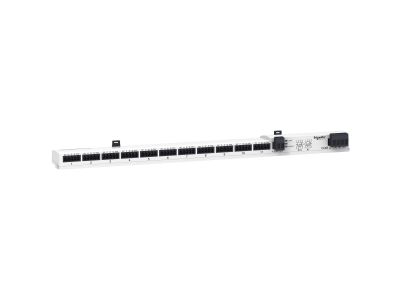

Szyna komunikacyjna Smartlink, Modbus | A9XMSB11 Schneider Electric

Opis i Kluczowe Cechy

Szyna komunikacyjna Smartlink Modbus RS485 o symbolu A9XMSB11 (Schneider Electric, seria Acti 9) to inteligentny moduł komunikacyjny we/wy przeznaczony do przesyłania danych w standardzie Modbus RTU po magistrali RS485. Niski prąd zasilający 1,5 A oraz prąd rozruchowy 3 A zapewniają energooszczędną i stabilną pracę w systemach automatyki budynkowej i przemysłowej.

• Prąd zasilający 1,5 A: minimalne zużycie energii elektrycznej, co przekłada się na niskie koszty eksploatacji i ograniczone obciążenie zasilacza.
• Prąd rozruchowy 3 A: bezpieczny rozruch bez ryzyka przeciążenia linii zasilającej, ułatwia dobór zabezpieczeń nadprądowych.
• Interfejs Modbus RS485: standardowy protokół komunikacyjny umożliwiający łatwą integrację z systemami BMS, PLC oraz sterownikami nadrzędnymi.
• Kompaktowa konstrukcja modułowa: dedykowana do montażu w rozdzielnicach elektrycznych, oszczędza miejsce w szafie sterowniczej.
• Seria Acti 9 Schneider: sprawdzona jakość i niezawodność komponentów w instalacjach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i kompatybilność z wymaganiami stawianymi w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Moduł Smartlink A9XMSB11 znajduje zastosowanie wszędzie tam, gdzie konieczna jest dwukierunkowa komunikacja Modbus między urządzeniami w rozdzielnicy a systemem nadrzędnym.

• Integracja wyłączników, styczników i innych elementów z systemem BMS lub PLC w budynkach użyteczności publicznej.
• Przekazywanie stanów wejść binarnych (np. sygnałów z czujników) do systemu sterowania.
• Sterowanie wyjściami przekaźnikowymi na podstawie rozkazów z nadrzędnego kontrolera.
• Modernizacja istniejących instalacji w celu wdrożenia zdalnego monitoringu i zarządzania energią.

Wskazówki Montażowe

Montaż i podłączenie szyny komunikacyjnej Smartlink może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z normą PN-EN 60715). Przewody przyłączaj zgodnie z dokumentacją techniczną, zwracając uwagę na przekrój przewodu dobrany do prądu obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń i dokręć zaciski momentem podanym w instrukcji producenta.

FAQ

• Jaki jest prąd zasilania modułu? Prąd zasilający wynosi 1,5 A, a prąd rozruchowy chwilowo sięga 3 A – parametry te należy uwzględnić przy doborze zasilacza.
• Jaki protokół komunikacyjny jest obsługiwany? Moduł pracuje w standardzie Modbus RTU po magistrali RS485, co zapewnia szeroką kompatybilność z systemami automatyki.
• Czy moduł posiada wskaźnik LED lub sygnalizację? W dostarczonych danych nie ma informacji o diodach sygnalizacyjnych – w razie potrzeby sprawdź dokumentację producenta.
