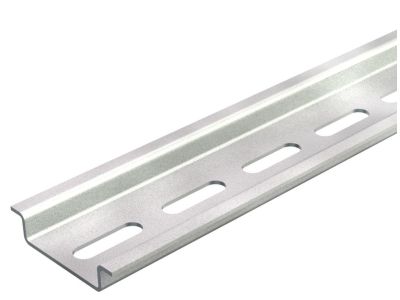

Szyna kołpakowa perforowany 35x7,5, St, GTP 2069 2M GTPL (2m) | 1115669 Obo Bettermann

Opis i Kluczowe Cechy

Szyna kołpakowa perforowana o wymiarach 35x7,5 mm, model GTP 2069 2M GTPL od renomowanego producenta Obo Bettermann, to fundament nowoczesnych systemów rozdzielczych i sterowniczych. Wykonana z wysokiej jakości stali o grubości materiału wynoszącej 1 mm, zapewnia optymalną sztywność konstrukcyjną przy zachowaniu niskiej masy własnej. Proces cynkowania galwanicznego w połączeniu z pasywacją przezroczystą gwarantuje skuteczną ochronę antykorozyjną, co jest kluczowe w środowiskach o podwyższonej wilgotności. Perforacja szyny znacząco ułatwia montaż, eliminując konieczność precyzyjnego wiercenia otworów w podłożu, co przekłada się na skrócenie czasu prac instalacyjnych.

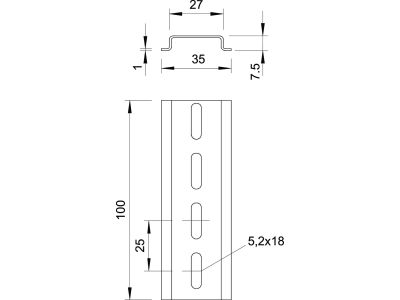

• Wymiary profilu: Standardowa szerokość 35 mm oraz wysokość 7,5 mm zapewniają pełną kompatybilność z większością aparatury modułowej.
• Materiał: Wytrzymała stal poddana procesowi cynkowania galwanicznego dla długowieczności.
• Długość: Odcinek 2000 mm (2 metry) pozwala na swobodne docinanie szyny do indywidualnych potrzeb szafy sterowniczej.
• Perforacja: Fabryczne otwory montażowe umożliwiają szybkie i stabilne przytwierdzenie profilu do konstrukcji wsporczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z normą DIN EN 60715. Jest to kluczowy standard określający wymiary i tolerancje dla szyn profilowanych, co gwarantuje, że każdy element aparatury modułowej – od wyłączników nadprądowych po złączki szynowe – będzie idealnie dopasowany i stabilnie osadzony. Zgodność z tą normą jest niezbędna dla zapewnienia bezpieczeństwa eksploatacji oraz certyfikacji gotowych rozdzielnic elektrycznych.

Zastosowanie

Szyna kołpakowa Obo Bettermann znajduje szerokie zastosowanie w profesjonalnym sektorze elektro-technicznym. Jest podstawowym elementem nośnym w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz skrzynkach bezpiecznikowych. Dzięki swojej uniwersalności, służy do montażu:

• Wyłączników nadmiarowo-prądowych i różnicowoprądowych.
• Styczników, przekaźników oraz zasilaczy montowanych na szynę DIN.
• Złączek gwintowych i sprężynowych służących do krosowania przewodów.
• Sterowników PLC oraz modułów I/O w systemach automatyki przemysłowej.

Wskazówki Montażowe

Podczas instalacji szyny GTP 2069 2M GTPL zaleca się stosowanie odpowiednich narzędzi do cięcia stali, aby uniknąć uszkodzenia powłoki galwanicznej na krawędziach. Po docięciu szyny na wymaganą długość, warto zabezpieczyć krawędzie cięcia lakierem cynkowym. Montaż do podłoża powinien odbywać się przy użyciu wkrętów o łbie płaskim, co zapobiega kolizji z zatrzaskami aparatury modułowej. Należy pamiętać o zachowaniu odpowiednich odstępów między punktami mocowania, aby zapewnić sztywność szyny pod pełnym obciążeniem aparatury.

FAQ

• Czy szyna jest odporna na korozję? Tak, dzięki cynkowaniu galwanicznemu i pasywacji przezroczystej, szyna posiada wysoką odporność na utlenianie w standardowych warunkach wewnątrzbudynkowych.
• Czy produkt można docinać? Tak, szyna o długości 2 metrów jest przeznaczona do docięcia na dowolny wymiar przy użyciu przecinarki do szyn DIN lub szlifierki kątowej.
• Jaka jest grubość ścianki szyny? Grubość materiału wynosi 1 mm, co stanowi idealny kompromis między wytrzymałością a łatwością obróbki.
• Czy szyna pasuje do aparatury innych producentów? Tak, dzięki zgodności z normą DIN EN 60715, szyna jest w pełni uniwersalna i kompatybilna z osprzętem wszystkich wiodących marek.
