Szyna izolowana zbiorcza 1P 100A 16mm2 IZ16/1F/54 | 002921092 Eti

Alternatywny kod produktu: IZ16/1F/54

Opis i Kluczowe Cechy

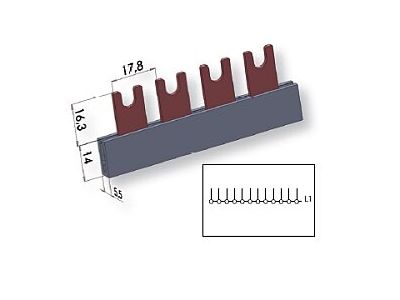

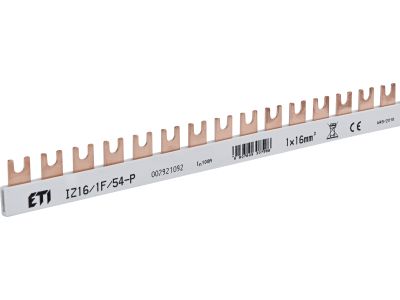

Szyna izolowana zbiorcza IZ16/1F/54 (symbol 002921092) to jednofazowa szyna rozdzielcza o przekroju 16 mm² i prądzie znamionowym 100 A. Przeznaczona do rozdziału napięcia w rozdzielnicach elektrycznych, zapewnia bezpieczne i uporządkowane połączenie obwodów bez ryzyka przypadkowego zwarcia dzięki pełnej izolacji.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając rezerwę dla typowych instalacji przemysłowych i budynkowych.
• Przekrój 16 mm²: Odpowiedni dla przewodów o dużej przekroju, gwarantuje niską rezystancję połączeń i minimalne straty mocy.
• Konfiguracja 1P (jednofazowa): Dedykowana do rozdzielnic jednofazowych, gdzie potrzeba rozprowadzenia fazy L oraz neutralnego N (w zależności od konfiguracji).
• Izolacja zbiorcza: Pełne obudowanie szyny eliminuje ryzyko przypadkowego dotknięcia przewodzących części, zwiększając bezpieczeństwo podczas montażu i eksploatacji.
• Symbol IZ16/1F/54: Standardowy system oznaczeń ułatwiający identyfikację i dobór odpowiedniej szyny do rozdzielnicy.

Zgodność z Normami

Szyna izolowana zbiorcza spełnia wymagania europejskich norm dotyczących osprzętu rozdzielnicowego. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego i standardami DIN.

Zastosowanie

Szyna IZ16/1F/54 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako element rozdziału zasilania jednofazowego. Sprawdza się w instalacjach mieszkaniowych, biurowych i lekkim przemyśle.

• Rozprowadzenie napięcia fazowego w rozdzielnicy głównej (L+N).
• Zasilanie grupy zabezpieczeń nadprądowych (wyłączników nadprądowych, RCD) w jednej fazie.
• Tworzenie szyn zbiorczych w modułowych rozdzielnicach DIN (montaż na szynie TH35 za pomocą dedykowanych uchwytów).
• Rozdzielanie zasilania w instalacjach tymczasowych lub laboratoryjnych, gdzie wymagana jest łatwa rekonfiguracja.

Wskazówki Montażowe

Montaż szyny izolowanej zbiorczej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę należy mocować do szyny TH35 przy użyciu dedykowanych uchwytów lub wsporników (zgodnie z dokumentacją producenta). Przekrój przewodów przyłączanych do szyny powinien być dobrany do prądu obciążenia oraz warunków zwarciowych. Momenty dokręcania połączeń śrubowych – zgodnie z danymi na opakowaniu lub w karcie katalogowej.

FAQ

• Czy szyna jest przeznaczona do montażu na szynie DIN? Tak, szyna IZ16/1F/54 jest dedykowana do montażu w rozdzielnicach z szyną TH35. Do jej zamocowania należy użyć odpowiednich uchwytów montażowych (np. wsporników szyn zbiorczych).
• Jaki przekrój przewodów można podłączyć? Szyna posiada zaciski umożliwiające podłączenie przewodów o przekroju do 16 mm². Dla uzyskania pełnej obciążalności 100 A zaleca się stosowanie przewodów o przekroju 16 mm² (Cu).
• Czy szyna wymaga dodatkowej izolacji po zamontowaniu? Nie – szyna jest fabrycznie izolowana (pełna obudowa z tworzywa). Po zamontowaniu w rozdzielnicy nie wymaga dodatkowych osłon, ale należy zachować minimalne odstępy od innych części przewodzących zgodnie z normami.
