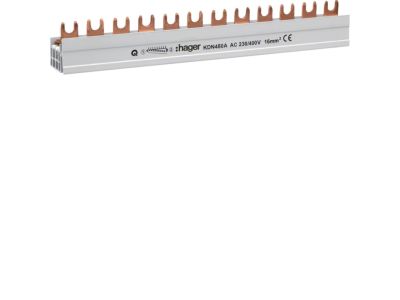

Szyna grzebieniowa widełkowa pozioma 4P 16mm2 do 4P + 4P/4P 12M | KDN480A Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma KDN480A to dedykowane rozwiązanie do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Zaprojektowana do współpracy z ochronnikami przepięciowymi (SPD) 4P, wyłącznikami różnicowoprądowymi (RCCB) 4P oraz wyłącznikami nadprądowymi (MCB) 4P, oferuje przekrój 16 mm², co pozwala na prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania. Długość 12 modułów umożliwia elastyczne konfiguracje – od pojedynczego urządzenia 4P po kombinację SPD 4P i RCCB 4P.

• Przekrój 16 mm²: Zapewnia niską rezystancję połączenia i bezpieczne przewodzenie prądów roboczych, minimalizując straty mocy i ryzyko nagrzewania się styków.
• Widełkowe zakończenia: Ułatwiają szybki montaż i demontaż aparatury, eliminując konieczność stosowania dodatkowych zacisków i skracając czas instalacji.
• Konstrukcja pozioma 4P: Dedykowana do łączenia czterech biegunów (L1, L2, L3, N) w jednej płaszczyźnie, co upraszcza okablowanie i poprawia estetykę rozdzielnicy.
• Długość 12 modułów: Pozwala na elastyczne zestawienie urządzeń – np. SPD 4P + RCCB 4P lub MCB 4P z rezerwą miejsca na dodatkowy moduł.
• Kompatybilność z aparaturą modułową: Przeznaczona do współpracy z urządzeniami typu SPD 4P, RCCB 4P oraz MCB 4P, zapewniając pewne i powtarzalne połączenie elektryczne.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z ogólnymi wymaganiami norm europejskich dla szyn zbiorczych i akcesoriów rozdzielnicowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna KDN480A znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i estetyczne łączenie urządzeń ochronnych i łączeniowych w rozdzielnicach modułowych. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych wyposażonych w nowoczesną aparaturę.

• Łączenie ochronnika przepięciowego SPD 4P z wyłącznikiem różnicowoprądowym RCCB 4P w jednym ciągu szyny.
• Zasilanie wyłącznika nadprądowego MCB 4P w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie przejrzystych układów zasilania w szafach sterowniczych i rozdzielniach automatyki budynkowej.
• Modernizacja istniejących rozdzielnic – wymiana tradycyjnego okablowania na uporządkowane połączenia grzebieniowe.

Wskazówki Montażowe

Montaż szyny grzebieniowej oraz podłączanie aparatury może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy osadzić na szynie TH35 (DIN) w rozdzielnicy. Przed dokręceniem widełek do zacisków urządzeń należy sprawdzić moment dokręcania zgodnie z dokumentacją producenta aparatu. Przekrój przewodów przyłączanych do szyny (jeśli występują) musi być dobrany do prądu obciążenia i zabezpieczeń. Należy upewnić się, że wszystkie widełki są prawidłowo dociśnięte, aby uniknąć iskrzenia i przegrzania.

FAQ

• Czy szyna KDN480A jest podświetlana? Nie, szyna grzebieniowa nie posiada elementów podświetlających. Służy wyłącznie do przewodzenia prądu i łączenia aparatury modułowej.
• Jaki jest stopień ochrony szyny? Stopień ochrony nie został podany w dokumentacji. Standardowo szyny grzebieniowe montowane wewnątrz rozdzielnic mają ochronę IP20 (brak ochrony przed wilgocią). Wymagają stosowania w suchych pomieszczeniach.
• Jakie urządzenia można łączyć za pomocą tej szyny? Szyna przeznaczona jest do łączenia urządzeń modułowych z zaciskami widełkowymi o rozstawie typowym dla aparatury 4P, w tym ochronników przepięciowych (SPD) 4P, wyłączników różnicowoprądowych (RCCB) 4P oraz wyłączników nadprądowych (MCB) 4P. Dozwolone jest łączenie kombinacji tych urządzeń, np. SPD + RCCB w jednym ciągu szyny o długości 12 modułów.
