Szyna grzebieniowa widełkowa pozioma 4P 10mm2 12M | KDN463A Hager

Opis i Kluczowe Cechy

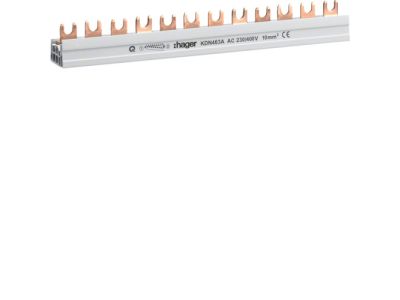

Szyna grzebieniowa widełkowa pozioma o symbolu KDN463A to element łączący przeznaczony do rozprowadzania obwodów w rozdzielnicach modułowych. Oferuje 4 bieguny (4P), przekrój przewodu 10 mm² oraz długość 12 metrów, co zapewnia elastyczność w tworzeniu instalacji o zróżnicowanym zapotrzebowaniu na fazy. Konstrukcja widełkowa umożliwia szybkie i pewne połączenie z aparatami modułowymi bez konieczności dodatkowego zaciskania końcówek.

• 4 bieguny (4P): Umożliwia jednoczesne rozprowadzenie faz L1, L2, L3 oraz N w jednej szynie, upraszczając okablowanie rozdzielnicy i redukując ilość połączeń.
• Przekrój 10 mm²: Zapewnia niską rezystancję i odpowiednią przewodność dla obwodów o znacznym obciążeniu, co przekłada się na stabilną pracę instalacji i minimalizację strat mocy.
• Długość 12 metrów: Pozwala na wykonanie długich ciągów w rozdzielnicach liniowych lub cięcie na dowolne odcinki dopasowane do potrzeb projektu, co zwiększa uniwersalność zastosowania.
• Typ widełkowy: Gwarantuje pewny styk z zaciskami aparatów modułowych (wyłączniki nadprądowe, różnicowoprądowe, styczniki itp.) bez użycia narzędzi – wystarczy wciśnięcie szyny w odpowiednie gniazdo.
• Orientacja pozioma: Ułatwia montaż w standardowych rozdzielnicach z szyną TH35, gdzie szyna grzebieniowa układana jest równolegle do aparatów, zapewniając czytelne i uporządkowane prowadzenie faz.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania bezpieczeństwa eksploatacji. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Szyna grzebieniowa widełkowa KDN463A znajduje zastosowanie w instalacjach elektrycznych wymagających sprawnego i powtarzalnego rozprowadzenia napięcia zasilającego do wielu aparatów modułowych. Sprawdza się zarówno w budynkach mieszkalnych, jak i w obiektach komercyjnych oraz przemysłowych.

• Rozprowadzanie faz i neutralnego w rozdzielnicach głównych i podrozdzielnicach z wyłącznikami nadprądowymi i różnicowoprądowymi.
• Łączenie styczników i przekaźników modułowych w układach sterowania – sygnały fazowe i zerowe doprowadzone jedną szyną.
• Zasilanie grup odbiorników w szafach automatyki budynkowej (oświetlenie, gniazda, układy wentylacji).
• Impulsowanie styczników w systemie załączania obwodów – wykorzystanie szyny jako magistrali fazowej do sterowania.

Wskazówki Montażowe

Montaż szyny grzebieniowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (certyfikat SEP) po uprzednim odłączeniu napięcia w rozdzielnicy. Szynę mocuje się na szynie TH35 (DIN) – wciśnięcie widełek w gniazda aparatów wymaga wyczuwalnego kliknięcia. Przed przystąpieniem do prac należy zapoznać się z dokumentacją techniczną producenta, w szczególności z zalecanym momentem dokręcania zacisków oraz dopuszczalnym przekrojem przewodów przyłączanych do aparatów (dobranym do prądu obciążenia). Długość szyny można skracać przy użyciu odpowiednich narzędzi (np. obcinaka do szyn), a po skróceniu końce należy oczyścić z zadziorów. Po zakończeniu montażu sprawdzić ciągłość połączeń i brak zwarcia między biegunami.

FAQ

• Czy szynę można skracać do żądanej długości? Tak, szyna grzebieniowa jest dostarczana w rolce o długości 12 metrów. Można ją przyciąć na wymiar za pomocą obcinaka do szyn lub nożyc do metalu. Po skróceniu należy sprawdzić, czy widełki nie są zdeformowane i czy pasują do aparatów.
• Czy szyna pasuje do wszystkich aparatów modułowych? Szyna przeznaczona jest do aparatów z zaciskami widełkowymi (zgodnymi z profilem 10 mm²). Przed zakupem zaleca się sprawdzenie w dokumentacji technicznej konkretnego aparatu, czy dopuszcza on stosowanie szyn grzebieniowych – nie wszystkie modele wyłączników i styczników są wyposażone w odpowiednie gniazda.
• Jaka jest maksymalna obciążalność prądowa szyny? Parametr obciążalności prądowej nie został podany przez producenta w dostępnych danych. Dla przekroju 10 mm² w instalacjach niskiego napięcia typowa obciążalność (w zależności od warunków chłodzenia i rodzaju izolacji) wynosi około 50–70 A, jednak ostateczne dopuszczalne wartości należy przyjąć zgodnie z normami instalacyjnymi (np. HD 60364) oraz danymi technicznymi zastosowanych aparatów. W razie wątpliwości skonsultuj się z dokumentacją rozdzielnicy.
