Szyna grzebieniowa widełkowa pozioma 3P 16mm2 57M | KDN380B Hager

Opis i Kluczowe Cechy

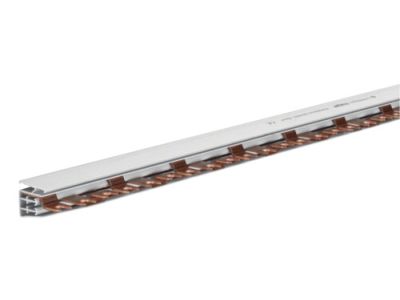

Szyna grzebieniowa widełkowa pozioma marki HAGER, o oznaczeniu katalogowym KDN380B, to profesjonalny komponent rozdzielczy zaprojektowany z myślą o najwyższej efektywności i bezpieczeństwie w nowoczesnych instalacjach elektrycznych. Produkt charakteryzuje się konstrukcją trójfazową (3P), co umożliwia sprawne i uporządkowane mostkowanie aparatury modułowej. Przekrój znamionowy szyny wynoszący 16 mm² pozwala na stabilne przesyłanie energii przy znacznych obciążeniach prądowych, minimalizując ryzyko przegrzania styków. Długość wynosząca 57 modułów (57M) zapewnia dużą elastyczność projektową, pozwalając na zasilenie szerokiego rzędu aparatów w rozdzielnicy bez konieczności stosowania licznych przewodów mostkujących.

• Typ połączenia: Widełkowe, gwarantujące pewny styk mechaniczny i elektryczny z zaciskami aparatów.
• Liczba biegunów: 3-fazowa (3P), idealna do symetrycznego rozkładu obciążenia.
• Przekrój poprzeczny: 16 mm², dedykowany do obwodów o wyższym natężeniu prądu znamionowego.
• Pojemność modułowa: 57 modułów, co odpowiada standardowej długości 1 metra, z możliwością docięcia do wymaganej długości.
• Izolacja: Wysokiej jakości tworzywo termoplastyczne odporne na wysokie temperatury i samogasnące.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania normy IEC/EN 61439, co potwierdza jej przydatność do stosowania w profesjonalnych rozdzielnicach niskiego napięcia. Zastosowane materiały izolacyjne oraz miedziane szyny prądowe gwarantują stopień ochrony i wytrzymałość dielektryczną wymaganą w budownictwie mieszkaniowym oraz przemysłowym. Posiadanie certyfikatów CE oraz zgodność z dyrektywą RoHS świadczą o dbałości producenta o bezpieczeństwo użytkowników oraz ochronę środowiska naturalnego.

Zastosowanie

Szyna KDN380B znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, gdzie kluczowa jest oszczędność miejsca oraz przejrzystość instalacji. Jest dedykowana do współpracy z aparaturą modułową firmy HAGER, taką jak wyłączniki nadmiarowo-prądowe (MCB), wyłączniki różnicowoprądowe (RCCB) oraz ograniczniki przepięć wyposażone w zaciski podłączeniowe typu widełkowego. Dzięki dużej obciążalności prądowej wynikającej z przekroju 16 mm², szyna ta jest idealnym rozwiązaniem dla głównych tablic rozdzielczych w budynkach wielorodzinnych, obiektach biurowych oraz halach produkcyjnych, gdzie wymagana jest niezawodność zasilania wielu obwodów jednocześnie.

Wskazówki Montażowe

Podczas instalacji szyny grzebieniowej należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie ze specyfikacją techniczną montowanych aparatów, aby uniknąć zjawiska luzowania styków pod wpływem drgań lub cykli termicznych. Szyna o długości 57 modułów może być przycinana do żądanej długości; po wykonaniu cięcia należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane zaślepki końcowe (end-caps), aby zapewnić odpowiedni poziom izolacji i ochrony przed dotykiem bezpośrednim. Montaż powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP przy wyłączonym napięciu zasilania.

FAQ

• Czy szynę KDN380B można docinać? Tak, szyna jest przystosowana do cięcia na dowolną długość. Należy jednak pamiętać o zabezpieczeniu końców izolacyjnymi zaślepkami bocznymi.
• Jaki jest maksymalny prąd znamionowy dla tej szyny? Przy przekroju 16 mm² szyna standardowo obsługuje prądy do 80A przy zasilaniu z jednego końca lub wyższe wartości przy zasilaniu centralnym, zależnie od warunków chłodzenia w rozdzielnicy.
• Czy szyna pasuje do aparatów innych producentów? Szyna posiada standardowy rozstaw widełek, jednak optymalną kompatybilność i pewność montażu uzyskuje się stosując ją z aparaturą modułową marki HAGER.
• Czy widełki są miedziane? Tak, rdzeń przewodzący wykonany jest z wysokogatunkowej miedzi, co zapewnia doskonałą przewodność i niskie straty mocy.
