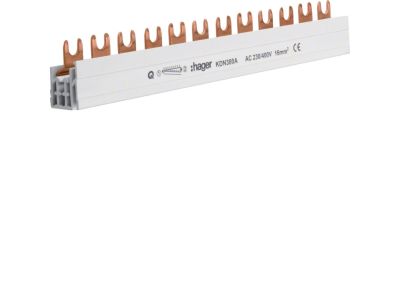

Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M | KDN380A Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma marki HAGER, model KDN380A, to profesjonalny komponent rozdzielczy zaprojektowany z myślą o najwyższej efektywności i bezpieczeństwie w nowoczesnych instalacjach elektrycznych. Produkt charakteryzuje się konstrukcją trójfazową (3P), co umożliwia sprawne i uporządkowane mostkowanie aparatury modułowej. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne przesyłanie energii przy znacznych obciążeniach prądowych, minimalizując ryzyko przegrzania styków i strat mocy. Długość 12 modułów (12M) jest optymalnie dopasowana do standardowych rozdzielnic, pozwalając na szybkie połączenie do 4 urządzeń trójfazowych bez konieczności kłopotliwego docinania szyny w mniejszych aplikacjach.

• Typ połączenia: Widełkowe, zapewniające pewny styk mechaniczny i elektryczny pod zaciskiem śrubowym.
• Liczba biegunów: 3-fazowa (3P), idealna do zasilania wyłączników nadprądowych i różnicowoprądowych.
• Przekrój poprzeczny: 16 mm², gwarantujący wysoką obciążalność długotrwałą.
• Pojemność modułowa: 12 modułów (12M), co ułatwia organizację przestrzeni wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna KDN380A spełnia wymagania bezpieczeństwa, co potwierdza renoma producenta HAGER. Zastosowane materiały izolacyjne wykazują wysoką odporność termiczną oraz właściwości samogasnące, co jest kluczowe dla zachowania integralności systemu w przypadku wystąpienia przeciążeń. Solidna miedziana szyna przewodząca zapewnia doskonałą przewodność elektryczną, zgodną z parametrami deklarowanymi przez inżynierów branży elektro-technicznej.

Zastosowanie

Szyna grzebieniowa KDN380A znajduje szerokie zastosowanie w profesjonalnych instalacjach budynkowych oraz przemysłowych. Jest niezastąpiona przy montażu aparatury modułowej na szynach DIN (TS35). Dzięki swojej konstrukcji, idealnie nadaje się do łączenia wyłączników nadmiarowo-prądowych, rozłączników izolacyjnych oraz wyłączników różnicowoprądowych w układach trójfazowych. Wykorzystanie szyny widełkowej znacząco skraca czas prefabrykacji rozdzielnic, eliminując konieczność wykonywania licznych mostków z przewodu giętkiego (linki) i zaciskania tulejek, co bezpośrednio przekłada się na estetykę i przejrzystość instalacji.

Wskazówki Montażowe

Podczas montażu szyny KDN380A należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją techniczną łączonych urządzeń, aby zapewnić trwały kontakt elektryczny i uniknąć zjawiska luzowania się styków pod wpływem drgań lub cykli termicznych. W przypadku konieczności skrócenia szyny, należy użyć dedykowanych narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie bezwzględnie zamontować dedykowane zaślepki końcowe, aby utrzymać wymagany stopień ochrony przed dotykiem bezpośrednim i zapobiec zwarciom międzyfazowym.

FAQ

• Czy szyna KDN380A pasuje do aparatury innych producentów? Tak, o ile aparatura ta posiada zaciski przystosowane do przyłączy widełkowych w standardzie rozstawu modułowego 17,5 mm.
• Jaka jest maksymalna obciążalność prądowa tej szyny? Przy przekroju 16 mm², szyna jest przystosowana do pracy z prądami znamionowymi typowymi dla rozdzielnic piętrowych i głównych w budownictwie mieszkaniowym (zazwyczaj do 80A w zależności od warunków chłodzenia).
• Czy szyna wymaga stosowania izolowanych końcówek? Tak, dla zapewnienia pełnego bezpieczeństwa i ochrony IP20 na końcach szyny, zaleca się stosowanie oryginalnych zaślepek bocznych HAGER.
