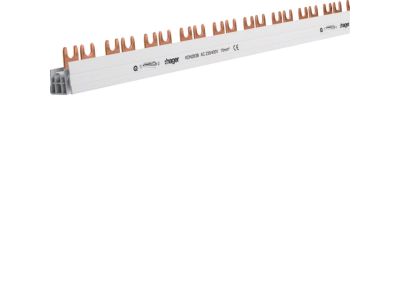

Szyna grzebieniowa widełkowa pozioma 2P 10mm2 56M | KDN263B Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma marki HAGER, model KDN263B, to profesjonalny komponent przeznaczony do efektywnego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach elektrycznych. Produkt charakteryzuje się konstrukcją dwubiegunową (2P), co pozwala na jednoczesne zasilanie dwóch rzędów zacisków przy zachowaniu pełnej przejrzystości instalacji. Przekrój poprzeczny szyny wynosi 10 mm², co gwarantuje wysoką obciążalność prądową oraz minimalizację strat energii wynikających z rezystancji materiału. Długość wynosząca 56 modułów (56M) umożliwia swobodne docinanie szyny do wymaganych wymiarów, co czyni ją niezwykle uniwersalnym rozwiązaniem w rękach instalatora.

• Typ połączenia: Widełkowe, zapewniające stabilny styk i pewne osadzenie w zaciskach aparatury.
• Przekrój znamionowy: 10 mm² pozwalający na pracę w obwodach o znacznym obciążeniu.
• Liczba biegunów: 2P, idealna do wyłączników nadprądowych i różnicowoprądowych.
• Modułowość: 56 modułów (56M) do dowolnej konfiguracji i przycięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania bezpieczeństwa w zakresie izolacji oraz odporności na prądy zwarciowe. Wykorzystane materiały izolacyjne są samogasnące i odporne na wysokie temperatury, co jest kluczowe w przypadku wystąpienia awarii wewnątrz rozdzielnicy. Marka HAGER gwarantuje powtarzalność parametrów technicznych oraz pełną kompatybilność z aparaturą modułową tego samego producenta, jak i innych marek stosujących standardowe zaciski widełkowe.

Zastosowanie

Szyna KDN263B znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest niezastąpiona przy montażu rozdzielnic niskiego napięcia, gdzie wymagane jest szybkie i estetyczne mostkowanie wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na szynie DIN (TS35). Dzięki przekrojowi 10 mm², szyna doskonale sprawdza się w obwodach zasilających o standardowych mocach, eliminując konieczność stosowania kłopotliwych mostków wykonanych z przewodów giętkich (linek) z tulejkami.

Wskazówki Montażowe

Podczas montażu szyny grzebieniowej HAGER należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Przed przystąpieniem do instalacji, szynę można dociąć na odpowiednią długość za pomocą dedykowanych nożyc do szyn miedzianych. Po docięciu niezbędne jest zastosowanie dedykowanych zaślepek końcowych, które zapewniają odpowiedni stopień ochrony przed dotykiem bezpośrednim i zapobiegają przebiciom. Podczas dokręcania zacisków aparatury, należy stosować odpowiedni moment dokręcania (zgodnie z dokumentacją aparatu), aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Szyna powinna być osadzona w taki sposób, aby widełki precyzyjnie trafiały w gniazda zacisków pod śrubę.

FAQ

• Czy szynę można docinać? Tak, szyna o długości 56 modułów jest przeznaczona do docinania na wymaganą długość. Należy jednak pamiętać o zabezpieczeniu krawędzi cięcia zaślepkami izolacyjnymi.
• Jaki jest typ podłączenia tej szyny? Jest to szyna typu widełkowego, co oznacza, że jej końcówki mają kształt widełek wsuwanych pod śrubę zacisku aparatury.
• Czy szyna pasuje do aparatury innych producentów? Tak, o ile aparatura ta posiada standardowe gniazda na szyny widełkowe. Zaleca się jednak stosowanie osprzętu HAGER dla uzyskania najlepszej kompatybilności mechanicznej.
