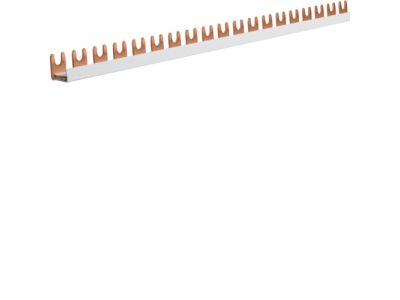

Szyna grzebieniowa widełkowa pozioma 1P 16mm2 57M | KDN180B Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma marki HAGER, o numerze katalogowym KDN180B, to profesjonalny element osprzętu elektroinstalacyjnego zaprojektowany z myślą o efektywnym i bezpiecznym łączeniu aparatury modułowej. Produkt charakteryzuje się konstrukcją jednofazową (1P) i posiada aż 57 modułów, co pozwala na zasilenie szerokiego szeregu wyłączników nadprądowych, różnicowoprądowych lub innych aparatów w rozdzielnicy. Przekrój znamionowy szyny wynoszący 16 mm² pozwala na stabilne przesyłanie energii elektrycznej przy znacznych obciążeniach prądowych, minimalizując ryzyko przegrzania styków oraz spadków napięcia. Zastosowanie miedzianych przewodników o wysokiej czystości gwarantuje doskonałą przewodność elektryczną, a solidna izolacja zewnętrzna zapewnia wysoki poziom bezpieczeństwa eksploatacji.

• Typ połączenia: Widełkowe, zapewniające pewny styk mechaniczny i elektryczny pod zaciskami śrubowymi.
• Liczba modułów: 57M, co umożliwia swobodną konfigurację rozdzielnic o dużej pojemności.
• Przekrój poprzeczny: 16 mm², dedykowany do instalacji o wyższych wymaganiach mocowych.
• Konstrukcja: Jednofazowa (1P), idealna do mostkowania aparatów w obrębie jednej fazy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa potwierdzone certyfikatami CE, co gwarantuje jej kompatybilność z aparaturą modułową różnych producentów, choć optymalne parametry osiąga w zestawieniu z osprzętem marki HAGER. Materiały izolacyjne użyte do produkcji wykazują odporność na wysokie temperatury oraz są samogasnące, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnic elektrycznych.

Zastosowanie

Szyna KDN180B znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest niezastąpiona wszędzie tam, gdzie konieczne jest estetyczne i niezawodne połączenie wielu aparatów modułowych zamontowanych na szynie DIN (TS35). Dzięki swojej długości (57 modułów), szyna jest idealnym rozwiązaniem dla prefabrykatorów rozdzielnic, pozwalając na szybkie mostkowanie całych rzędów aparatury bez konieczności stosowania kłopotliwych mostków z przewodu giętkiego (linek) z tulejkami.

Wskazówki Montażowe

Podczas montażu szyny grzebieniowej widełkowej należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatów. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją techniczną aparatury modułowej, aby uniknąć poluzowania styków w wyniku drgań lub cykli termicznych. Szynę o długości 57 modułów można w razie potrzeby dociąć do wymaganej długości, pamiętając o konieczności zachowania odpowiednich odstępów izolacyjnych oraz zastosowaniu dedykowanych zaślepek końcowych, które zapobiegają przypadkowemu dotknięciu części pod napięciem (stopień ochrony IP20).

FAQ

• Czy szynę można docinać? Tak, szyna jest przystosowana do cięcia na wymaganą długość, jednak po tej operacji należy bezwzględnie założyć izolacyjne zaślepki końcowe.
• Jaki jest maksymalny prąd obciążenia dla tej szyny? Przy przekroju 16 mm² szyna jest przystosowana do pracy z prądami znamionowymi typowymi dla rozdzielnic piętrowych i głównych w budownictwie wielorodzinnym, zazwyczaj do 80A w zależności od punktu zasilania.
• Czy widełki pasują do aparatów innych marek? Tak, standard widełkowy jest zunifikowany, jednak najlepsze dopasowanie mechaniczne uzyskuje się z aparaturą HAGER.
